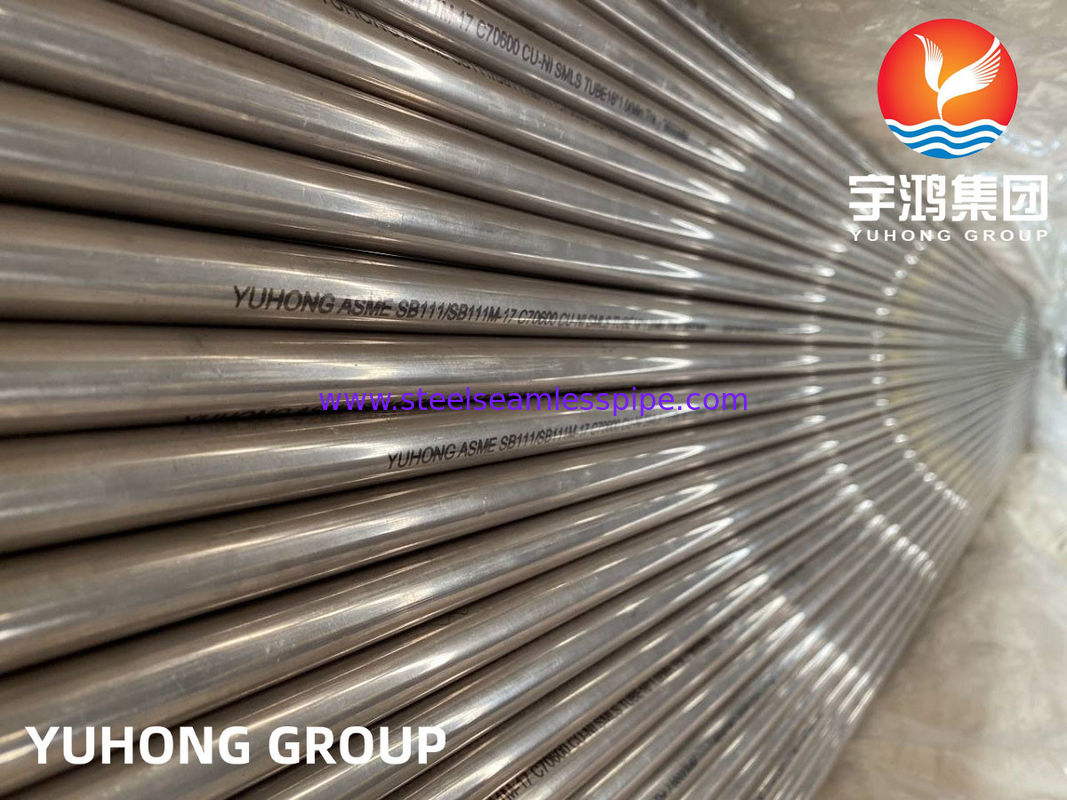

Nahtloses Rohr aus Kupferlegierung ASME B111 CuNi 90/10 C70600 15 mm 25 mm 50 mm Wasseraufbereitung Luftkühler Heizung
ASTM B-111-89a / ASME SB-111-89a
NAHTLOSE KONDENSATORROHRE UND Zwinge aus KUPFER UND KUPFERLEGIERUNGEN |
1. Geltungsbereich
1.1 Diese Spezifikation gilt für nahtlose Rohre und Hülsen aus Kupfer und verschiedenen Kupferlegierungen mit einem Durchmesser von bis zu 31/8 Zoll (einschließlich) für den Einsatz in Oberflächenkondensatoren, Verdampfern und Wärmetauschern.Rohre für diese Anwendung werden normalerweise aus den folgenden Kupfern oder Kupferlegierungen hergestellt: |
Kupfer oder Kupferlegierung |
Vorherige Verwendung |
Art des Metalls |
UNS Nr |
Bezeichnung |
C10200 |
VON |
Sauerstofffrei ohne restliche Desoxidationsmittel |
C12000 |
DLP |
Phosphoriert, geringer Restphosphor |
C12200 |
DHP |
Phosphorisiert, hoher Restphosphorgehalt |
C14200 |
DPA |
Phosphorisiert, Arsen |
C19200 |
- |
Phosphorisiert, 1 % Eisen |
C23000 |
- |
Rotmessing |
C28000 |
- |
Muntz Metal |
C44300 |
- |
Admiralty Metals, B, C und D |
C44400 |
- |
- |
C44500 |
- |
- |
C60800 |
- |
Aluminiumbronze |
C68700 |
- |
Aluminium Messing, B |
C70400 |
- |
95-5 Kupfer-Nikel |
C70600 |
- |
90-10 Kupfer-Nikel |
C71000 |
- |
80-20 Kupfer-Nikel |
C71500 |
- |
70-30 Kupfer-Nikel |
C71640 |
- |
Kupfer-Nickel-Eisen-Mangan |
C72200 |
- |
- |
1.2 Warnung – Quecksilber stellt bei der Verwendung und Entsorgung eine eindeutige Gesundheitsgefährdung dar (siehe 12.1.)
Kupferlegierung UNS Nr. |
Kupfer plus benannte Elemente % min. |
C60800 |
99,5 |
C70400 |
99,5 |
C70600 |
99,5 |
C71000 |
99,5 |
C71500 |
99,5 |
C71640 |
99,5 |
C72200 |
99,8 |
Für Kupferlegierungen, bei denen als Rest Zink angegeben ist.Als Differenz kann entweder Kupfer oder Zink angenommen werden
zwischen der Summe aller analysierten Elemente und 100 %
TABELLE 1 CHEMISCHE ANFORDERUNGEN
Komposition, % |
Kupfer oder Kupferlegierung UNS Nr. |
KupferA |
Zinn |
Aluminium |
Nickel, inkl. Kobalt |
Blei, max |
Eisen |
Zink |
Mangan |
Arsen |
Antimon |
Phosphor |
Chro mium |
Andere benannte Elemente |
C10200 |
99,95 Min |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
C12000 |
99,90 Min |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0,004–0,012 |
- |
- |
C12200 |
99,9 Min |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0,015–0,040 |
- |
- |
C14200 |
99,40 Min |
- |
- |
- |
- |
- |
- |
- |
0,15-0,50 |
- |
0,015–0,040 |
- |
- |
C19200 |
98,7 Min |
- |
- |
- |
- |
0,8-1,2 |
- |
- |
0,15-0,50 |
- |
0,01–0,04 |
- |
- |
C23000 |
84,0-86,0 |
- |
- |
- |
0,05 |
0,05 max |
Rest |
- |
- |
- |
- |
- |
- |
C28000 |
59,0-63,0 |
- |
- |
- |
0,30 |
0,07 max |
Rest |
- |
- |
- |
- |
- |
- |
C44300 |
70,0-73,0 |
0,9-1,2 |
- |
- |
0,07 |
0,06 max |
Rest |
- |
0,02–0,06 |
- |
- |
- |
- |
C44400 |
70,0-73,0 |
0,9-1,2 |
- |
- |
0,07 |
0,06 max |
Rest |
- |
- |
0,02–0,10 |
- |
- |
- |
C44500 |
70,0-73,0 |
0,9-1,2 |
- |
- |
0,07 |
0,06 max |
Rest |
- |
- |
- |
0,02–0,10 |
- |
- |
C60800 |
Rest |
- |
5,0-6,5 |
- |
0,10 |
0,10 max |
- |
- |
0,02–0,35 |
- |
- |
- |
- |
C68700 |
76,0-79,0 |
- |
1,8-2,5 |
- |
0,07 |
0,06 max |
Rest |
- |
0,02–0,10 |
- |
- |
- |
- |
C70400 |
Rest |
- |
|
4,8-6,2 |
0,05 |
1,3-1,7 |
1,0max |
0,30-0,8 |
- |
- |
- |
- |
- |
C70600 |
Rest |
- |
|
9,0-11,0 |
0,05B |
1,0-1,8 |
1,0maxB |
1,0max |
- |
- |
B |
- |
B |
C71000 |
Rest |
- |
|
19.0-23.0 |
0,05B |
0,50-1,0 |
1,0maxB |
1,0max |
- |
- |
B |
- |
B |
C71500 |
Rest |
- |
|
29,0-33,0 |
0,05B |
0,40-1,0 |
1,0maxB |
1,0max |
- |
- |
B |
- |
B |
C71640 |
Rest |
- |
|
29,0-32,0 |
0,05B |
1,7-2,3 |
1,0maxB |
1,5-2,5 |
- |
- |
B |
- |
B |
C72200 |
Rest |
- |
|
15.0-18.0 |
0,05B |
0,50-1,0 |
1,0maxB |
1,0max |
- |
- |
B |
0,30 -0,70 |
B |
AKupfer (einschließlich Silber),
BWenn das Produkt für spätere Schweißanwendungen bestimmt ist und der Käufer dies so angibt, darf der Zinkgehalt maximal 0,50 % betragen.
Blei max. 0,02 %, Phosphor max. 0,02 %, Schwefel max. 0,02 % und Kohlenstoff max. 0,05 %.
Wenn alle Elemente in Tabelle 1 analysiert werden, ergibt sich die Summe aus der folgenden Tabelle.
Kupferlegierung UNS Nr. |
Kupfer plus benannte Elemente.% min |
C23000 |
99,8 |
C28000 |
99,7 |
C44300 |
99,6 |
C44400 |
99,6 |
C44500 |
99,6 |
C68700 |
99,5 |
TABELLE 2 ZUGANFORDERUNGEN
Kupfer oder Kupferlegierung UNS Nr. |
Temperamentbezeichnung |
Zugfestigkeit min ksiA |
StreckgrenzeBmin ksiA |
Dehnung in 2 Zoll, min. % |
Standard |
Ehemalig |
C10200, C12000, C12200, C14200 |
H55 |
lichtgezeichnet |
36 |
30 |
... |
C10200, C12000, C12200, C14200 |
H80 |
hart gezogen |
45 |
40 |
... |
C19200 |
061 |
geglüht |
38 |
12 |
... |
C23000 |
061 |
geglüht |
40 |
12 |
... |
C28000 |
061 |
geglüht |
50 |
20 |
... |
C44300, C44400, C44500 |
061 |
geglüht |
45 |
15 |
... |
C60800 |
061 |
geglüht |
50 |
19 |
... |
C68700 |
061 |
geglüht |
50 |
18 |
... |
C70400 |
061 |
geglüht |
38 |
12 |
... |
C70400 |
H55 |
lichtgezeichnet |
40 |
30 |
... |
C70600 |
061 |
geglüht |
40 |
15 |
... |
C70600 |
H55 |
lichtgezeichnet |
45 |
35 |
... |
C71000 |
061 |
geglüht |
45 |
16 |
... |
C71500 |
061 |
geglüht |
52 |
18 |
... |
C71500 |
- |
- |
- |
- |
- |
Wandstärken bis 0,048 Zoll, inkl |
HR50 |
gezeichnet, stressfrei |
72 |
50 |
12 |
Wandstärken über 0,048 Zoll. |
HR50 |
gezeichnet, stressfrei |
72 |
50 |
15 |
C71640 |
061 |
geglüht |
63 |
25 |
... |
C71640 |
HR50 |
gezeichnet, Stress abgebaut |
81 |
58 |
... |
C72200 |
061 |
geglüht |
45 |
16 |
... |
C72200 |
H55 |
lichtgezeichnet |
50 |
30 |
... |
TABELLE 3 ERWEITERUNGSANFORDERUNGEN
Temperbezeichnung |
Kupfer oder Kupferlegierung UNS Nr. |
Erweiterung des Tbue-Außendurchmessers in Prozent des ursprünglichen Außendurchmessers |
Standard |
Ehemalig |
061
|
geglüht
|
C19200 |
30 |
C23000 |
20 |
C28000 |
15 |
C44300, C44400, C44500 |
20 |
C60800 |
20 |
C68700 |
20 |
C70400 |
30 |
C70600 |
30 |
C71000 |
30 |
C71500 |
30 |
C71640 |
30 |
C72200 |
30 |
H55
|
lichtgezeichnet
|
C10200, C12000, C12200 |
20 |
C14200 |
20 |
C70400 |
20 |
C70600 |
20 |
C72200 |
20 |
HR50 |
gezeichnet, Stress abgebaut |
C71500 |
20 |
hartgezogen, endgeglüht |
C10200, C12000, C14200 |
30 |
TABELLE 4 KERBTIEFE
Rohrwandstärke, Zoll. |
Rohraußendurchmesser, Zoll. |
Über ¼ bis ¾, inkl |
Über ¾ bis 1 ¼, inkl |
Über 1¼ bis 3⅓, inkl. |
Über 0,017-0,032 |
0,005 |
0,006 |
0,007 |
0,032-0,049, inkl |
0,006 |
0,006 |
0,0075 |
0,049-0,083, inkl |
0,007 |
0,0075 |
0,008 |
0,083-0,109, inkl |
0,0075 |
0,0085 |
0,0095 |
0,109-0,120, inkl |
0,009 |
0,009 |
0,011 |
TABELLE 5 DURCHMESSER DER GEBOHRTEN LÖCHER
Rohraußendurchmesser, Zoll. |
Durchmesser der gebohrten Löcher, Zoll. |
Bohrer Nr. |
¼-¾, inkl |
0,025 |
72 |
Über ¾-1, inkl |
0,031 |
68 |
Über 1-1¼, inkl |
0,036 |
64 |
Über 1¼-1½, inkl |
0,042 |
58 |
Über 1½-1¾, inkl |
.0046 |
56 |
Über 1¾-2, inkl |
0,052 |
55 |
Hydrostatischer Test – Jedes Rohr muss einem hydrostatischen Innendruck standhalten, ohne Anzeichen einer Undichtigkeit zu zeigen
ausreichend, um das Material einer Faserbelastung von 7000 psi auszusetzen, bestimmt durch die folgende Gleichung für dünne Hohlräume
Zylinder unter Spannung.Sofern nicht anders angegeben, muss das Rohr nicht bei einem hydrostatischen Druck von über 1000 psi getestet werden.
P = 2St/(D-0,8t) wobei:
P = hydrostatischer Druck, psig.
t = Dicke der Rohrwand, Zoll.
D = Außendurchmesser des Rohres.in und
S = zulässige Spannung des Materials, psi.
TABELLE 6 DURCHMESSERTOLERANZEN
Außendurchmesser, Zoll |
Wandstärke, in. |
0,020A 0,022 0,025 0,028 |
0,032 |
0,035 |
0,042 |
0,049 und mehr |
Durchmessertoleranz, Plus und Minus, Zoll. |
Bis 0,500, inkl |
0,003 |
0,0025 |
0,0025 |
0,0025 |
0,0025 |
Über 0,500-0,740, inkl |
0,0040 |
0,004 |
0,004 |
0,0035 |
0,003 |
Über 0,500-7,40, inkl |
0,0060 |
0,006 |
0,005 |
0,0045 |
0,004 |
Über 0,740-1.000, inkl |
... |
0,009 |
0,008 |
0,006 |
0,045 |
Über 1.250-1.375, inkl |
... |
... |
... |
0,008 |
0,005 |
Über 1.375-2.000, inkl |
... |
... |
... |
... |
0,006 |
Die Toleranzen in dieser Spalte gelten nur für leicht gezogene und gezogene Härtegrade.
Die Toleranzen für geglühte Zustände müssen zwischen dem Hersteller und dem Käufer vereinbart werden.
TABELLE 7 WANDSTICKENTOLERANZEN, PLUS UND MINUS IN.
Wandstärke, in. |
Außendurchmesser, Zoll. |
Über ⅛ bis ⅝, inkl |
Über ⅝ bis 1, inkl |
Über 1 bis 2, inkl |
0,020, inkl. bis 0,032 |
0,003 |
0,003 |
... |
0,032, inkl. bis 0,035 |
0,003 |
0,003 |
0,004 |
0,035, inkl. bis 0,058 |
0,004 |
0,0045 |
0,0045 |
0,058, inkl. bis 0,083 |
0,0045 |
0,005 |
0,005 |
0,083, inkl. bis 0,120 |
0,005 |
0,0065 |
0,0065 |
0,120, inkl. bis 0,134 |
0,007 |
0,007 |
0,0075 |
TABELLE 8 LÄNGENTOLERANZEN
Angegebene Länge, Fuß |
Toleranz, alles Plus, in. |
Bis zu 15 |
3/32 |
Über 15-20, inkl |
1/8 |
Über 20-30, inkl |
5/32 |
Über 30-60, inkl |
3/8 |
Über 60-100, inklA |
1/2 |
AKondensatorrohre mit Längen über 100 Fuß sind derzeit nicht gefragt.Toleranzwerte für die Längen werden erarbeitet
wie es die Erfahrung erfordert.Toleranzwerte für Längen in Wandstärken von 0,020, inkl.bis 0,032 gelten nach Vereinbarung
zwischen dem Hersteller oder Lieferanten und dem Käufer.
Rohr.Außendurchmesser, Zoll |
Toleranz |
Bis zu ⅝, inkl |
0,010 Zoll. |
Über ⅝ |
0,016 Zoll/Zoll.Durchmesser |
Die in dieser Spezifikation aufgeführten Eigenschaften und chemischen Zusammensetzungen gelten im Falle von Unstimmigkeiten als
gemäß den folgenden ASTM-Methoden bestimmt werden:
Prüfen |
ASTM-Bezeichnung |
Chemische Analyse |
B 170A,E53,E54,E62,E75,E478 |
Korngröße |
E112 |
Erweiterung (Pin-Test) |
B153 |
Quecksilbernitrat |
B154 |
Spannung |
E8 |
Zerstörungsfreie Prüfung |
E243 |
ADer Verweis auf die Spezifikation B170 bezieht sich auf die vorgeschlagenen chemischen Methoden im Anhang derselben.
Das E-1-Komitee hat Methoden zur Untersuchung geringer Verunreinigungen in Kupfer getestet und veröffentlicht.
Der Anhang zur Spezifikation B 170 entfällt.
ANHÄNGE (Unverbindliche Informationen)
X1.DICHTE VON KUPFER UND KUPFERLEGIERUNGEN
X1.1 Die Dichten der von dieser Spezifikation abgedeckten Legierungen sind in Tabelle X1.1 angegeben.
TABELLE X1.1 DICHTEN
Kupfer oder Kupferlegierung UNS Nr. |
Dichte, lb.in.3 |
C10100, C10200, C10300, C10800, C12000, C12200, C14200 |
0,323 |
C19200 |
0,320 |
C23000 |
0,316 |
C28000 |
0,303 |
C44300, C44400, C44500 |
0,308 |
C60800 |
0,295 |
C61300, C61400 |
0,285 |
C68700 |
0,301 |
C70400 |
0,323 |
C70600 |
0,323 |
C71000 |
0,323 |
C71500 |
0,323 |
C71640 |
0,323 |
C72200 |
0,323 |
ASTM B-111-89a / ASME SB-111-89a
NAHTLOSE KONDENSATORROHRE UND Zwinge aus KUPFER UND KUPFERLEGIERUNGEN
|
1. Geltungsbereich
1.1 Diese Spezifikation gilt für nahtlose Rohre und Hülsen aus Kupfer und verschiedenen Kupferlegierungen mit einem Durchmesser von bis zu 31/8 Zoll (einschließlich) für den Einsatz in Oberflächenkondensatoren, Verdampfern und Wärmetauschern.Rohre für diese Anwendung werden normalerweise aus den folgenden Kupfern oder Kupferlegierungen hergestellt: |
Kupfer oder Kupferlegierung |
Vorherige Verwendung |
Art des Metalls |
UNS Nr |
Bezeichnung |
C10200 |
VON |
Sauerstofffrei ohne restliche Desoxidationsmittel |
C12000 |
DLP |
Phosphoriert, geringer Restphosphor |
C12200 |
DHP |
Phosphorisiert, hoher Restphosphorgehalt |
C14200 |
DPA |
Phosphorisiert, Arsen |
C19200 |
- |
Phosphorisiert, 1 % Eisen |
C23000 |
- |
Rotmessing |
C28000 |
- |
Muntz Metal |
C44300 |
- |
Admiralty Metals, B, C und D |
C44400 |
- |
- |
C44500 |
- |
- |
C60800 |
- |
Aluminiumbronze |
C68700 |
- |
Aluminium Messing, B |
C70400 |
- |
95-5 Kupfer-Nikel |
C70600 |
- |
90-10 Kupfer-Nikel |
C71000 |
- |
80-20 Kupfer-Nikel |
C71500 |
- |
70-30 Kupfer-Nikel |
C71640 |
- |
Kupfer-Nickel-Eisen-Mangan |
C72200 |
- |
- |
1.2 Warnung – Quecksilber stellt bei der Verwendung und Entsorgung eine eindeutige Gesundheitsgefährdung dar (siehe 12.1.)
Kupferlegierung UNS Nr. |
Kupfer plus benannte Elemente % min. |
C60800 |
99,5 |
C70400 |
99,5 |
C70600 |
99,5 |
C71000 |
99,5 |
C71500 |
99,5 |
C71640 |
99,5 |
C72200 |
99,8 |
Für Kupferlegierungen, bei denen als Rest Zink angegeben ist.Als Differenz kann entweder Kupfer oder Zink angenommen werden
zwischen der Summe aller analysierten Elemente und 100 %
TABELLE 1 CHEMISCHE ANFORDERUNGEN
Komposition, % |
Kupfer oder Kupferlegierung UNS Nr. |
KupferA |
Zinn |
Aluminium |
Nickel, inkl. Kobalt |
Blei, max |
Eisen |
Zink |
Mangan |
Arsen |
Antimon |
Phosphor |
Chro mium |
Andere benannte Elemente |
C10200 |
99,95 Min |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
C12000 |
99,90 Min |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0,004–0,012 |
- |
- |
C12200 |
99,9 Min |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0,015–0,040 |
- |
- |
C14200 |
99,40 Min |
- |
- |
- |
- |
- |
- |
- |
0,15-0,50 |
- |
0,015–0,040 |
- |
- |
C19200 |
98,7 Min |
- |
- |
- |
- |
0,8-1,2 |
- |
- |
0,15-0,50 |
- |
0,01–0,04 |
- |
- |
C23000 |
84,0-86,0 |
- |
- |
- |
0,05 |
0,05 max |
Rest |
- |
- |
- |
- |
- |
- |
C28000 |
59,0-63,0 |
- |
- |
- |
0,30 |
0,07 max |
Rest |
- |
- |
- |
- |
- |
- |
C44300 |
70,0-73,0 |
0,9-1,2 |
- |
- |
0,07 |
0,06 max |
Rest |
- |
0,02–0,06 |
- |
- |
- |
- |
C44400 |
70,0-73,0 |
0,9-1,2 |
- |
- |
0,07 |
0,06 max |
Rest |
- |
- |
0,02–0,10 |
- |
- |
- |
C44500 |
70,0-73,0 |
0,9-1,2 |
- |
- |
0,07 |
0,06 max |
Rest |
- |
- |
- |
0,02–0,10 |
- |
- |
C60800 |
Rest |
- |
5,0-6,5 |
- |
0,10 |
0,10 max |
- |
- |
0,02–0,35 |
- |
- |
- |
- |
C68700 |
76,0-79,0 |
- |
1,8-2,5 |
- |
0,07 |
0,06 max |
Rest |
- |
0,02–0,10 |
- |
- |
- |
- |
C70400 |
Rest |
- |
|
4,8-6,2 |
0,05 |
1,3-1,7 |
1,0max |
0,30-0,8 |
- |
- |
- |
- |
- |
C70600 |
Rest |
- |
|
9,0-11,0 |
0,05B |
1,0-1,8 |
1,0maxB |
1,0max |
- |
- |
B |
- |
B |
C71000 |
Rest |
- |
|
19.0-23.0 |
0,05B |
0,50-1,0 |
1,0maxB |
1,0max |
- |
- |
B |
- |
B |
C71500 |
Rest |
- |
|
29,0-33,0 |
0,05B |
0,40-1,0 |
1,0maxB |
1,0max |
- |
- |
B |
- |
B |
C71640 |
Rest |
- |
|
29,0-32,0 |
0,05B |
1,7-2,3 |
1,0maxB |
1,5-2,5 |
- |
- |
B |
- |
B |
C72200 |
Rest |
- |
|
15.0-18.0 |
0,05B |
0,50-1,0 |
1,0maxB |
1,0max |
- |
- |
B |
0,30 -0,70 |
B |
AKupfer (einschließlich Silber),
BWenn das Produkt für spätere Schweißanwendungen bestimmt ist und der Käufer dies so angibt, darf der Zinkgehalt maximal 0,50 % betragen.
Blei max. 0,02 %, Phosphor max. 0,02 %, Schwefel max. 0,02 % und Kohlenstoff max. 0,05 %.
Wenn alle Elemente in Tabelle 1 analysiert werden, ergibt sich die Summe aus der folgenden Tabelle.
Kupferlegierung UNS Nr. |
Kupfer plus benannte Elemente.% min |
C23000 |
99,8 |
C28000 |
99,7 |
C44300 |
99,6 |
C44400 |
99,6 |
C44500 |
99,6 |
C68700 |
99,5 |
TABELLE 2 ZUGANFORDERUNGEN
Kupfer oder Kupferlegierung UNS Nr. |
Temperamentbezeichnung |
Zugfestigkeit min ksiA |
StreckgrenzeBmin ksiA |
Dehnung in 2 Zoll, min. % |
Standard |
Ehemalig |
C10200, C12000, C12200, C14200 |
H55 |
lichtgezeichnet |
36 |
30 |
... |
C10200, C12000, C12200, C14200 |
H80 |
hart gezogen |
45 |
40 |
... |
C19200 |
061 |
geglüht |
38 |
12 |
... |
C23000 |
061 |
geglüht |
40 |
12 |
... |
C28000 |
061 |
geglüht |
50 |
20 |
... |
C44300, C44400, C44500 |
061 |
geglüht |
45 |
15 |
... |
C60800 |
061 |
geglüht |
50 |
19 |
... |
C68700 |
061 |
geglüht |
50 |
18 |
... |
C70400 |
061 |
geglüht |
38 |
12 |
... |
C70400 |
H55 |
lichtgezeichnet |
40 |
30 |
... |
C70600 |
061 |
geglüht |
40 |
15 |
... |
C70600 |
H55 |
lichtgezeichnet |
45 |
35 |
... |
C71000 |
061 |
geglüht |
45 |
16 |
... |
C71500 |
061 |
geglüht |
52 |
18 |
... |
C71500 |
- |
- |
- |
- |
- |
Wandstärken bis 0,048 Zoll, inkl |
HR50 |
gezeichnet, stressfrei |
72 |
50 |
12 |
Wandstärken über 0,048 Zoll. |
HR50 |
gezeichnet, stressfrei |
72 |
50 |
15 |
C71640 |
061 |
geglüht |
63 |
25 |
... |
C71640 |
HR50 |
gezeichnet, Stress abgebaut |
81 |
58 |
... |
C72200 |
061 |
geglüht |
45 |
16 |
... |
C72200 |
H55 |
lichtgezeichnet |
50 |
30 |
... |
TABELLE 3 ERWEITERUNGSANFORDERUNGEN
Temperbezeichnung |
Kupfer oder Kupferlegierung UNS Nr. |
Erweiterung des Tbue-Außendurchmessers in Prozent des ursprünglichen Außendurchmessers |
Standard |
Ehemalig |
061
|
geglüht
|
C19200 |
30 |
C23000 |
20 |
C28000 |
15 |
C44300, C44400, C44500 |
20 |
C60800 |
20 |
C68700 |
20 |
C70400 |
30 |
C70600 |
30 |
C71000 |
30 |
C71500 |
30 |
C71640 |
30 |
C72200 |
30 |
H55
|
lichtgezeichnet
|
C10200, C12000, C12200 |
20 |
C14200 |
20 |
C70400 |
20 |
C70600 |
20 |
C72200 |
20 |
HR50 |
gezeichnet, Stress abgebaut |
C71500 |
20 |
hartgezogen, endgeglüht |
C10200, C12000, C14200 |
30 |
TABELLE 4 KERBTIEFE
Rohrwandstärke, Zoll. |
Rohraußendurchmesser, Zoll. |
Über ¼ bis ¾, inkl |
Über ¾ bis 1 ¼, inkl |
Über 1¼ bis 3⅓, inkl. |
Über 0,017-0,032 |
0,005 |
0,006 |
0,007 |
0,032-0,049, inkl |
0,006 |
0,006 |
0,0075 |
0,049-0,083, inkl |
0,007 |
0,0075 |
0,008 |
0,083-0,109, inkl |
0,0075 |
0,0085 |
0,0095 |
0,109-0,120, inkl |
0,009 |
0,009 |
0,011 |
TABELLE 5 DURCHMESSER DER GEBOHRTEN LÖCHER
Rohraußendurchmesser, Zoll. |
Durchmesser der gebohrten Löcher, Zoll. |
Bohrer Nr. |
¼-¾, inkl |
0,025 |
72 |
Über ¾-1, inkl |
0,031 |
68 |
Über 1-1¼, inkl |
0,036 |
64 |
Über 1¼-1½, inkl |
0,042 |
58 |
Über 1½-1¾, inkl |
.0046 |
56 |
Über 1¾-2, inkl |
0,052 |
55 |
Hydrostatischer Test – Jedes Rohr muss einem hydrostatischen Innendruck standhalten, ohne Anzeichen einer Undichtigkeit zu zeigen
ausreichend, um das Material einer Faserbelastung von 7000 psi auszusetzen, bestimmt durch die folgende Gleichung für dünne Hohlräume
Zylinder unter Spannung.Sofern nicht anders angegeben, muss das Rohr nicht bei einem hydrostatischen Druck von über 1000 psi getestet werden.
P = 2St/(D-0,8t) wobei:
P = hydrostatischer Druck, psig.
t = Dicke der Rohrwand, Zoll.
D = Außendurchmesser des Rohres.in und
S = zulässige Spannung des Materials, psi.
TABELLE 6 DURCHMESSERTOLERANZEN
Außendurchmesser, Zoll |
Wandstärke, in. |
0,020A 0,022 0,025 0,028 |
0,032 |
0,035 |
0,042 |
0,049 und mehr |
Durchmessertoleranz, Plus und Minus, Zoll. |
Bis 0,500, inkl |
0,003 |
0,0025 |
0,0025 |
0,0025 |
0,0025 |
Über 0,500-0,740, inkl |
0,0040 |
0,004 |
0,004 |
0,0035 |
0,003 |
Über 0,500-7,40, inkl |
0,0060 |
0,006 |
0,005 |
0,0045 |
0,004 |
Über 0,740-1.000, inkl |
... |
0,009 |
0,008 |
0,006 |
0,045 |
Über 1.250-1.375, inkl |
... |
... |
... |
0,008 |
0,005 |
Über 1.375-2.000, inkl |
... |
... |
... |
... |
0,006 |
Die Toleranzen in dieser Spalte gelten nur für leicht gezogene und gezogene Härtegrade.
Die Toleranzen für geglühte Zustände müssen zwischen dem Hersteller und dem Käufer vereinbart werden.
TABELLE 7 WANDSTICKENTOLERANZEN, PLUS UND MINUS IN.
Wandstärke, in. |
Außendurchmesser, Zoll. |
Über ⅛ bis ⅝, inkl |
Über ⅝ bis 1, inkl |
Über 1 bis 2, inkl |
0,020, inkl. bis 0,032 |
0,003 |
0,003 |
... |
0,032, inkl. bis 0,035 |
0,003 |
0,003 |
0,004 |
0,035, inkl. bis 0,058 |
0,004 |
0,0045 |
0,0045 |
0,058, inkl. bis 0,083 |
0,0045 |
0,005 |
0,005 |
0,083, inkl. bis 0,120 |
0,005 |
0,0065 |
0,0065 |
0,120, inkl. bis 0,134 |
0,007 |
0,007 |
0,0075 |
TABELLE 8 LÄNGENTOLERANZEN
Angegebene Länge, Fuß |
Toleranz, alles Plus, in. |
Bis zu 15 |
3/32 |
Über 15-20, inkl |
1/8 |
Über 20-30, inkl |
5/32 |
Über 30-60, inkl |
3/8 |
Über 60-100, inklA |
1/2 |
AKondensatorrohre mit Längen über 100 Fuß sind derzeit nicht gefragt.Toleranzwerte für die Längen werden erarbeitet
wie es die Erfahrung erfordert.Toleranzwerte für Längen in Wandstärken von 0,020, inkl.bis 0,032 gelten nach Vereinbarung
zwischen dem Hersteller oder Lieferanten und dem Käufer.
Rohr.Außendurchmesser, Zoll |
Toleranz |
Bis zu ⅝, inkl |
0,010 Zoll. |
Über ⅝ |
0,016 Zoll/Zoll.Durchmesser |
Die in dieser Spezifikation aufgeführten Eigenschaften und chemischen Zusammensetzungen gelten im Falle von Unstimmigkeiten als
gemäß den folgenden ASTM-Methoden bestimmt werden:
Prüfen |
ASTM-Bezeichnung |
Chemische Analyse |
B 170A,E53,E54,E62,E75,E478 |
Korngröße |
E112 |
Erweiterung (Pin-Test) |
B153 |
Quecksilbernitrat |
B154 |
Spannung |
E8 |
Zerstörungsfreie Prüfung |
E243 |
ADer Verweis auf die Spezifikation B170 bezieht sich auf die vorgeschlagenen chemischen Methoden im Anhang derselben.
Das E-1-Komitee hat Methoden zur Untersuchung geringer Verunreinigungen in Kupfer getestet und veröffentlicht.
Der Anhang zur Spezifikation B 170 entfällt.
ANHÄNGE (Unverbindliche Informationen)
X1.DICHTE VON KUPFER UND KUPFERLEGIERUNGEN
X1.1 Die Dichten der von dieser Spezifikation abgedeckten Legierungen sind in Tabelle X1.1 angegeben.
TABELLE X1.1 DICHTEN
Kupfer oder Kupferlegierung UNS Nr. |
Dichte, lb.in.3 |
C10100, C10200, C10300, C10800, C12000, C12200, C14200 |
0,323 |
C19200 |
0,320 |
C23000 |
0,316 |
C28000 |
0,303 |
C44300, C44400, C44500 |
0,308 |
C60800 |
0,295 |
C61300, C61400 |
0,285 |
C68700 |
0,301 |
C70400 |
0,323 |
C70600 |
0,323 |
C71000 |
0,323 |
C71500 |
0,323 |
C71640 |
0,323 |
C72200 |
0,323 |
Materialvergleichstabellen (ASTM →KS, JIS, DIN, BS, NBN, NF, UNI)
ASTMSTANDARD |
UNS NR. |
KOREA/JAPANER |
DEUTSCH |
BRITISCH |
ISO |
KS/JIS-Symbol |
KS/JIS-Nummer |
DIN-Typ |
DIN-Nummer |
Materialnummer |
BS-Nummer |
BS-Note |
Bemerkungen |
ISO-Typ |
ISO-Nummer |
B 111 Nahtloses Kondensatorrohr und Ferrulenmaterial aus Kupfer und Kupferlegierung |
|
|
|
|
|
|
|
|
|
|
|
C44300 |
C44300 |
C4430T/C4430T |
D5301/H3300 |
CuZn28Sn |
1785 |
|
2871 |
CZ111 |
|
CuZn28Sn1 |
R1337 |
C68700 |
C68700 |
C6870T/C6870T |
D5301/H3300 |
CuZN20Al |
1785 |
|
2871 |
CZ110 |
|
CuZn20Al2 |
426-I |
C70600 |
C70600 |
C7060T/C7060T |
D5301/H3300 |
CuNi10Fe1Mn |
17664 |
|
2871 |
CN102 |
|
CuNi10Fe1Mn |
429 |
C71000 |
C71000 |
C7100T/C7100T |
D5301/H3300 |
|
|
|
|
|
|
|
|
C71500 |
C71500 |
C7150T/C7150T |
D5301/H3300 |
CuNi30Mn1Fe |
17664 |
|
2871 |
CN107 |
|
CuNi30Mn1Fe |
|
C71640 |
C71640 |
C7164T/C7164T |
D5301/H3300 |
CuNi30Fe2Mn2 |
17664 |
|
2871 |
CN108 |
|
CuN |
