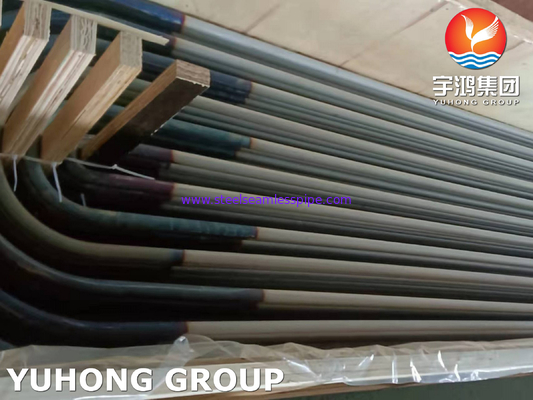

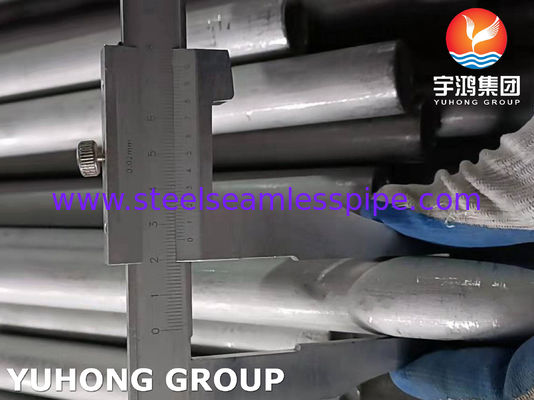

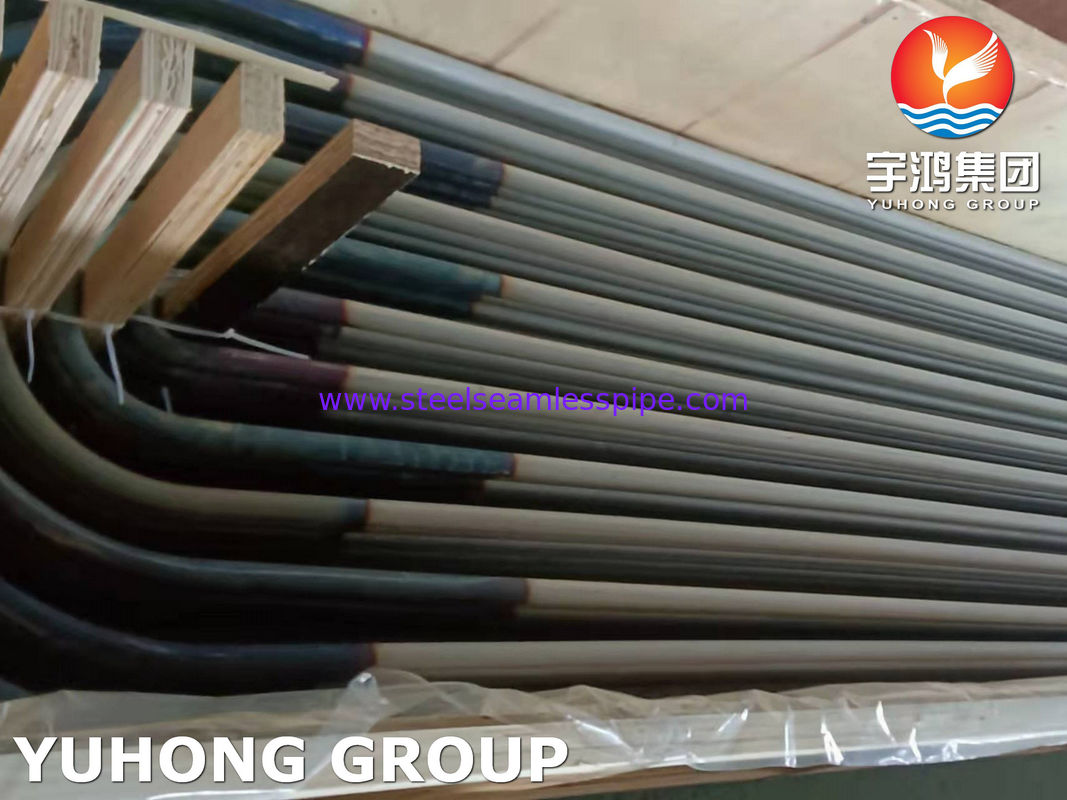

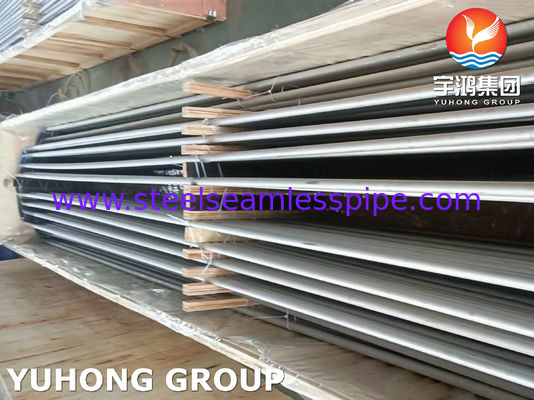

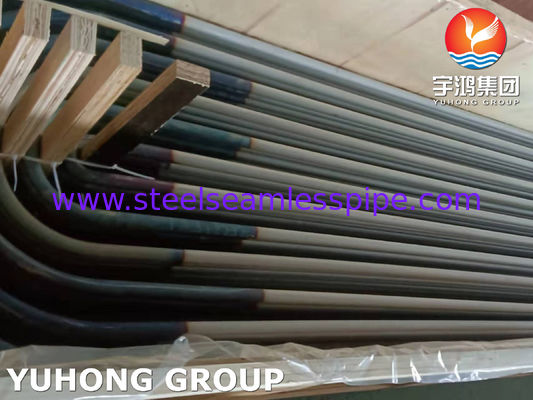

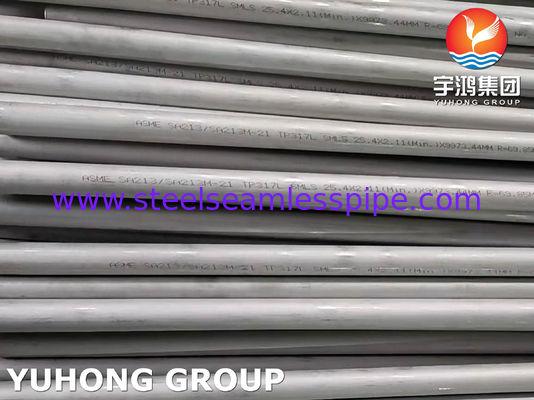

ASTM A213 TP317L Edelstahl U-Bogenrohr Wärmetauscherrohr 100% ET

ASTM A312 TP317/317L Nahtloses Edelstahlrohr für Kessel und Wärmetauscher

DasEdelstahl 317L U-Rohrist eine spezielle Art von Rohr, das speziell für Wärmetauscher hergestellt wird. Die Rohre werden in U-Form hergestellt und in sich wiederholenden Reihen in den Wärmetauscheranwendungen verwendet. Das Material enthält Nickel, Chrom, Kohlenstoff, Mangan, Phosphor, Silizium, Schwefel und Molybdän in seiner Zusammensetzung. Es hat eine ausgezeichnete Korrosionsbeständigkeit im Vergleich zu anderen Edelstählen, die Legierung 317L ist im geglühten Zustand nicht magnetisch. Es kann durch Wärmebehandlung nicht gehärtet werden.

Edelstahl TP317List eine kohlenstoffarme Version des Edelstahls TP317. Es hat die gleiche hohe Festigkeit und Korrosionsbeständigkeit wie Stahl 317, kann aber aufgrund des geringen Kohlenstoffgehalts stärkere Schweißnähte erzeugen.

Chemische Zusammensetzung von ASTM A213 TP317L Edelstahlrohren



Physikalische Eigenschaften (Raumtemperatur) von ASTM A213 TP317L Edelstahlrohren

Bei der Beschaffung von A213 TP317L U-Bogen-Rohren würde ein Experte mehr als nur das Material angeben:

1. Abschluss der Wärmebehandlung: "Muss lösungsgeglüht werden nach Biegen."

2. Entzundern/Beizen: "Muss nach der abschließenden Wärmebehandlung zu einer sauberen, passivierten Oberfläche gebeizt werden."

3. Biegetoleranzen: Zulässige Ovalität und Wandverdünnung explizit angeben (z. B. "gemäß TEMA R/C-Standards").

4. NDT-Anforderungen: Alle Tests angeben, die am gebogenen Abschnitt erforderlich sind (z. B. "Wirbelstromprüfung am gesamten U-Bogen").

Die Kritikalität des U-Bogen-Herstellungsprozesses

• 1. Biegeverdünnung und Ovalität: Während des Biegens verdünnt sich die Außenwand der Biegung, und der Rohrquerschnitt kann leicht oval werden. Für eine Anwendung mit hoher Integrität wird die Biegung sorgfältig kontrolliert, um innerhalb der strengen Ovalitäts- und Wandverdünnungstoleranzen zu bleiben, die in Standards wie ASME TEMA (Tubular Exchanger Manufacturers Association) festgelegt sind. Übermäßige Verdünnung ist eine direkte Verringerung der Druckhaltefähigkeit.

  2. Eigenspannungen: Der Kaltverformungsprozess des Biegens erzeugt erhebliche Eigenspannungen in der Biegung. Für Standardanwendungen mag dies akzeptabel sein. In korrosiven Umgebungen (insbesondere mit Chloriden) können diese Spannungen jedoch die Spannungsrisskorrosion (SCC) drastisch beschleunigen.

  3. Die absolute Notwendigkeit des Lösungsglühens und Beizens: Aufgrund von Punkt 2 müssen A213 TP317L U-Bogen-Rohre nach dem Biegen lösungsgeglüht werden. Diese Wärmebehandlung (Erhitzen auf etwa 1900-2050°F / 1040-1120°C und schnelles Abschrecken) löst Carbide auf und, was am wichtigsten ist, baut die schädlichen Eigenspannungen aus dem Biegen ab. Nach dem Glühen werden die Rohre gebeizt, um die beim Erhitzen gebildete Zunder (Oxidschicht) zu entfernen und den passiven korrosionsbeständigen Film auf der Oberfläche wiederherzustellen. Ein U-Bogen, der nicht ordnungsgemäß geglüht wurde, ist in einer Chloridumgebung eine tickende Zeitbombe.

Anwendungen
1. Rauchgasentschwefelungsanlagen
2. Chemische und petrochemische Verarbeitungsanlagen
3. Zellstoff- und Papierfabriken
4. Lebensmittelverarbeitungsanlagen
5. Textilausrüstung
6. Kesselrohr
7. Wärmetauscherrohr
