ASTM A790 Duplex 2205 nahtloses Rohr mit Chlorid- und Spannungskorrosions-Kreckfestigkeit und Ferrit-Austenit-Mikrostruktur im gelösten Zustand

ASTM A790 UNS S32205 / S31803 Duplex 2205 nahtloses Rohrist ein ferritisch-austenitisches Duplexrohr aus Edelstahl, das für korrosive Prozessumgebungen entwickelt wurde, in denen eine Kombination aus Korrosionsbeständigkeit und höherer mechanischer Festigkeit erforderlich ist.

Allgemein bekannt alsZweifach 2205, basiert das Material auf einer zweiphasigen austenitisch-ferritischen Mikrostruktur. UNS S32205 ist die allgemein spezifizierte 2205-Zusammensetzung, während UNS S31803 die frühere Standard-Duplex-Zusammensetzung darstellt.Beide Bezeichnungen sind eng mit der Materialfamilie 2205 verbunden..

Hergestellt nachASTM A790 / ASME SA790, ist das nahtlose Rohr für druckhaltige Rohrleitungssysteme geeignet, die einem allgemeinen korrosiven Betrieb, chloridhaltigen Umgebungen und ausgewählten Prozessmedien ausgesetzt sind.ASTM A790 bezieht sich auf nahtlose und gerade geschweißte ferritische/austenitische Edelstahlrohre mit besonderem Schwerpunkt auf Korrosionsbeständigkeit und Spannungskorrosions-Rissbeständigkeit.

• Austenit-Ferrit-Duplexstruktur:Duplex 2205 kombiniert austenitische und ferritische Phasen und verleiht dem Material ein anderes Gleichgewicht von Festigkeit und Korrosionsbeständigkeit als herkömmliche austenitische Edelstahlen.
• Chloridkorrosionsbeständigkeit:Das Chrom-, Molybdän- und Stickstofflegierungssystem bietet in vielen chloridhaltigen Umgebungen Widerstand gegen lokale Korrosion.
• Aufwändigkeit gegen Spannungskorrosion und Risswiderstand:Duplex 2205 wird üblicherweise ausgewählt, wenn das Chlorid-Stresskorrosionscracken ein wichtiger Faktor bei der Materialauswahl ist.
• Höhere Leistungsstärke:Im Vergleich zu herkömmlichen austenitischen Edelstahlen der Baureihe 300 bietet Duplex 2205 eine wesentlich höhere Ausbeutefestigkeit, was bei der Druckleitungskonstruktion von Vorteil sein kann.

UNS S31803 und UNS S32205 sollten nicht einfach als zwei unabhängige Sorten betrachtet werden.

Die schmaleren und höheren Mindestlegierungsbereiche von S32205 stellen definiertere Anforderungen an die Korrosionsbeständigkeit dar als die ursprüngliche Zusammensetzung von S31803.

• Duplex Mikrostruktur:Die zweiphasige Struktur sorgt für ein Gleichgewicht zwischen austenitischer und ferritischer Festigkeit.
• Auswahl des korrosionsgefährdeten Materials:2205 wird weitgehend für Prozessumgebungen mit Chloriden, Meerwasser und aggressiven industriellen Medien verwendet.
• Hohe mechanische Festigkeit:Seine höhere Ausbeutefestigkeit kann im Vergleich zu vielen herkömmlichen austenitischen Sorten einen Vorteil bei der Druckrohrkonstruktion bieten.
• Nahtlose Konstruktion:Die nahtlose Fertigungsmethode eliminiert eine Längsschweißnaht und eignet sich für Druckschläuche.
• Kompatibilität der Prozessleitungen:ASTM A790 2205 ist üblicherweise für chemische, petrochemische, Öl- und Gas-, See- und Schadstoffkontrollsysteme spezifiziert.

Anstatt nur allgemeine Begriffe wie "Industriezwecke" zu verwenden, ist dieses Produkt besser auf spezifische Dienstleistungsumgebungen ausgerichtet:

• Chemische Prozessleitungen
• Petrochemische Prozesslinien
• Öl- und Gasleitungen
• Offshore-Pipingsysteme
• Seewasserdienst
• Entsalzungssystemen
• Meeresleitungen
• Prozesslinien, die Chlorid enthalten
• Verschmutzungsbekämpfungsgeräte
• Zellstoff- und Papierverarbeitung
• Chemische Speicher- und Übertragungssysteme

• Prozessleitungssysteme
• Offshore-Leitungsanlagen
• Meerwasserleitungen
• Entsalzungsanlagen
• Einheiten chemischer Prozesse
• Öl- und Gasfördergeräte
• Wärmetauscherleitungen
• Pumpen und Prozessschlitten
• Systeme zur Bekämpfung der Verschmutzung
• Speicher- und Übertragungsgeräte

Ein typischer nahtloser Rohrherstellungsweg umfasst:

1. Vorbereitung der Unterkünfte
2. Heißpiercing
3. Warmwalzen oder Extrudieren
4. Frischveredelung bei Bedarf
5. Auflösung Auflösen
6. Beikühlung / Oberflächenbehandlung
7. Ausgerichtet
8. Schneiden
9. Dimensionelle Prüfung
10. Hydrostatische oder zerstörungsfreie Prüfung
11. Abschlussprüfung
12. Kennzeichnung und Verpackung

Zu den typischen Kontrollstellen gehören:

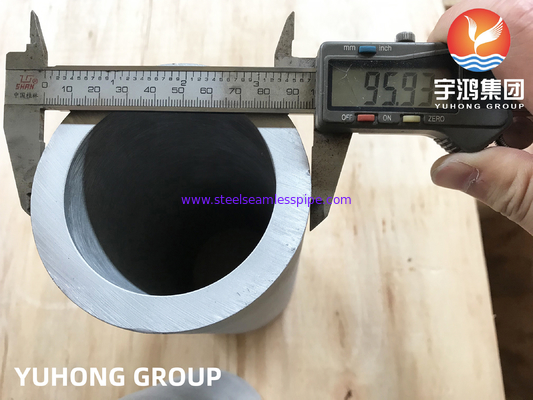

• Außendurchmesser
• Wandstärke
• Ovalität
• Gerade
• Länge
• Ende der Quadratigkeit
• Oberflächenzustand
• Gewicht der Rohre

Die Rohrdimensionen können gemäß der anwendbaren Maßnorm und der Projektspezifikation geliefert werden.

Die verfügbare Inspektion kann Folgendes umfassen:

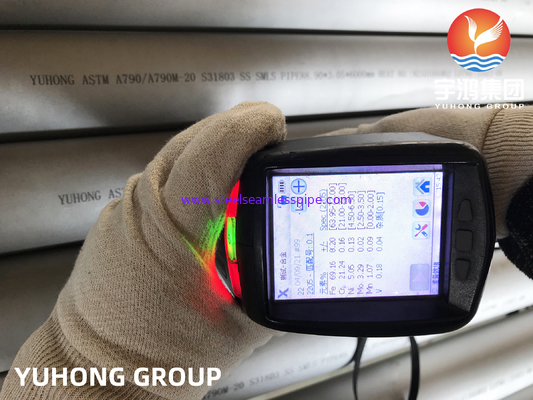

• Analyse der chemischen Zusammensetzung
• Zugversuch
• Leistungsstärkeprüfung
• Verlängerungstest
• Härteprüfung
• Abflachungsprüfung
• Hydrostatische Prüfung
• Wirbelstromprüfung
• Ultraschallprüfung.
• KPI
• Dimensionelle Prüfung
• Oberflächeninspektion
• Prüfung der Ferrit-Phasenbilanz
• Korrosionsprüfung bei Bedarf
• Aufzeichnung der Wärmebehandlung

ASTM A790 enthält Anforderungen für Zugprüfungen, Härteprüfungen, Abflachenprüfungen, hydrostatische Prüfungen und zerstörungsfreie elektrische Prüfungen.

Für Duplex-Edelstahl ist das Ferrit-Austenit-Gleichgewicht ein wichtiges Qualitätsmerkmal.Eine zusätzliche metallographische Untersuchung kann durchgeführt werden, um die Duplexmikrostruktur nach dem Lösungsbrennen zu überprüfen..

Dies kann besonders für Anwendungen von Bedeutung sein, bei denen:

• Chloriddienst
• Offshore-Systeme
• Meerwasser
• Druckleitungen
• Geschweißte Bauteile
