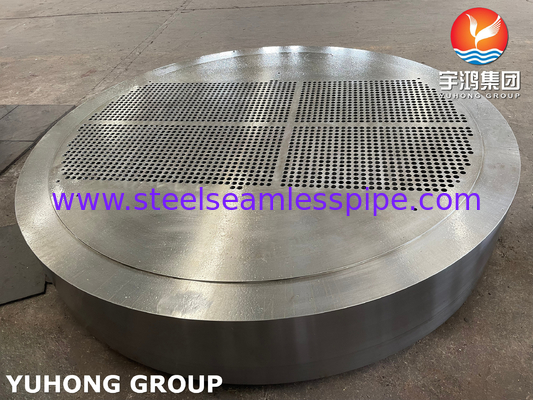

ASME SA516 Gr.70N STATIONARISCHE Schlauchblech
Bei einem festen Rohrplatten-Wärmetauscher handelt es sich um einen Rohr- und Rohr-Wärmetauscher, bei dem die Rohrplatten an beiden Enden des Rohrbundes durch Schweißen fest an die Hülle angeschlossen sind.Nach dem Schweißen der Rohrplatte und der Hülle, kann es auch als Flansche dienen und mit Schrauben an die Rohrboxflansche angeschlossen werden.Der Vorteil besteht darin, dass die Struktur einfach ist und der erforderliche innere Durchmesser der Hülle der kleinste ist, während gleichmäßige Wärmeübertragungsflächen gewährleistet werden.
Rohrblätter sind Schlüsselkomponenten verschiedener Wärmetauscher und Schal- und Rohrbehälter.es gibt verschiedene Arten von RohrblätternHier sind einige gängige Segmenttypen und ihre detaillierten Beschreibungen:
1.Festrohrblech: Beschreibung: Das feste Rohrblech wird in die Hülle des Wärmetauschers befestigt und in das Loch des festen Rohrbleches geschweißt oder geschweißt.Sie werden sich nicht im Verhältnis zum Rohrblatt bewegen und die Ausdehnung zwischen den Rohren und der Schale ist sehr klein.
2. Schwebende Rohrplatte:
Beschreibung: Durch die Konstruktion des schwimmenden Rohrplattes können sich die Rohrbündel bei Temperaturänderungen frei ausdehnen und zusammenziehen.jedochDie Verwendung von Hs-Desien bei Vorhandensein von Stgticat temptre vanaton hilft, Schäden an Rohren und Rohr-Blatt-Verbindungen zu verhindern.
3. U-förmiger Rohrbund:
Beschreibung: Bei einem U-Rohr-Bündelwärmetauscher werden die Rohre in eine "Form" gebogen. Die Enden der U-Rohre werden an einem einzigen Rohrblatt befestigt oder geschweißt.Diese Konfiguration wird typischerweise in Anwendungen verwendet, in denen thermische Expansion und Kontraktion berücksichtigt werden müssen, aber der Stecker muss zur Wartung entfernt werden.
4. Schwimmende Kopfrohrplatte:
Anmerkung: Bei einigen Schalen- und Rohrwärmetauschern wird das andere Ende durch einen schwimmenden Rohrwärmetauscher und ein Ende der Schalen durch ein festes Rohrblech geschlossen.Der schwimmende Kopf kann sich axial bewegen, um der thermischen Ausdehnung und Kontraktion des Rohres gerecht zu werdenDiese Konstruktion ist in Rappe-Wärmetauschern üblich.
5.Festige Rohrplatte (mit Beschreibung der Ausdehnungsgelenke) Wenn die vorübergehende Verbindung zwischen Rohr und Hülle wichtig ist und eine schwimmende Rohrplatte möglicherweise nicht praktisch ist,Ausdehnungsverbindungen können in die Konstruktion der festen Rohrplatte integriert werdenDiese Ausdehnungsgelenke erlauben eine gewisse Bewegung, während eine starke Verbindung zwischen Rohr und Rohrplatte erhalten bleibt.einschließlich der spezifischen Anwendung, Temperatur- und Druckanforderungen und der Notwendigkeit, thermische Ausdehnung und Kontraktion zu berücksichtigen.Die richtige Auswahl und Konstruktion von Rohrplatten ist von entscheidender Bedeutung, um einen effizienten und sicheren Betrieb von Wärmetauschern und Druckbehältern zu gewährleisten
- Ich weiß.
Die Eigenschaften eines festen Rohrplattenwärmetauschers sind:
1Die Durchsickerung ist gering.
2. Schmiedeanlagen werden weniger eingesetzt und sind kostengünstig;
3. Keine interne Leckage;
4Die Wärmeübertragungsfläche ist um 20 bis 30% größer als die des schwimmenden Wärmetauschers.
Die Nachteile von Festrohr-Plattenwärmetauschern sind:
1- der Temperaturunterschied zwischen der Schale und der Rohrwand ist groß; wenn t ≥ 50°C ist, ist auf der Schale eine Ausdehnungsschleif zu installieren;
2. Temperaturdifferenzkraft wird leicht erzeugt, und Temperaturdifferenzspannung wird leicht zwischen der Rohrplatte und dem Rohrkopf erzeugt, was zu Schäden führt;
3. Die Schaleseite kann nicht mechanisch gereinigt werden;
4. Nachdem die Rohre korrodiert sind, werden sie zusammen mit dem Gehäuse verschrottet, und die Lebensdauer der Ausrüstung wird kurz sein.
