Yuhong Holding Group Co., LTD
Herkunftsort: | China |
Markenname: | YUHONG |
Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
Modellnummer: | EN10028 1,4541 |
Min Bestellmenge: | 500 Kilo |
---|---|
Preis: | NEGOTIABLE |
Verpackung Informationen: | Holz-Fächer/Eisen-Fächer/Bündel mit Kunststoffkappe |
Lieferzeit: | 10-90 Tage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | Nach Kundenwunsch |
Standards: | EN10028 1,4541 | Größe: | 1/2“ - 48" |
---|---|---|---|
Material: | Edelstahl, 1.4541 | Anwendung: | Schwimmbad-Wärmetauscher |
Entwurf: | Individualisiert | Form: | Zylinder |
Markieren: | 1.4541 Rohrblech aus Edelstahl,Wärmetauscher Schal Rohrblatt aus Edelstahl |

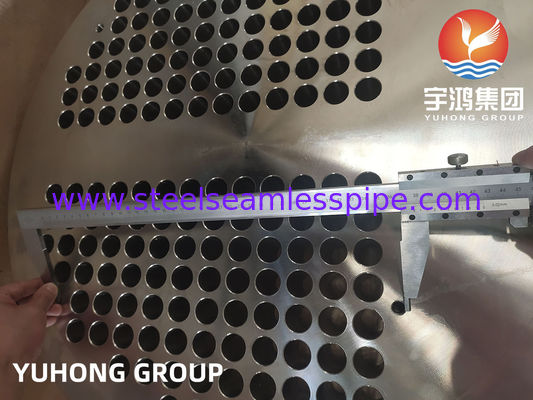

EN10028 1.4541 Rohrblech aus Edelstahl
EN10028 1.4541 ist eine europäische Norm für Edelstahl, speziell für austenitischen Edelstahl.
Ein Rohrblech aus Edelstahl bezieht sich auf eine flache Platte mit Löchern, die für Rohre gebohrt oder bearbeitet wurden.und andere Druckbehälter zur Unterstützung und zum Halten der Rohre an Ort und Stelle.
Daher bezieht sich die Norm EN10028 1.4541 auf Rohrbleche aus rostfreiem Stahl der Klasse 1.4541, der wegen seiner hervorragenden Korrosionsbeständigkeit und hochtemperaturfähigen Eigenschaften häufig verwendet wird.
Ein Rohrblatt ist ein wesentlicher Bestandteil eines Wärmetauschers.Die Rohre werden durch diese Löcher eingeführt und dann auf das Rohrblatt ausgeweitet oder geschweißt, um eine starke und undichte Verbindung zu schaffen.
Das Rohrblech dient als Barriere zwischen der Hochdruckseite und der Niederdruckseite des Wärmetauschers und sorgt dafür, dass sich die durch die Rohre fließenden Flüssigkeiten nicht miteinander vermischen.Das Rohrblatt bietet auch Unterstützung und Stabilität für die Rohre, so daß sie unter Betriebsbedingungen nicht schlaffen oder vibrieren.
Rohrplatten bestehen typischerweise aus Materialien, die hohen Temperaturen und korrosiven Umgebungen standhalten können, wie zum Beispiel Edelstahl, Kohlenstoffstahl oder Titan.Die Materialauswahl hängt von den spezifischen Anforderungen des Wärmetauschers ab, einschließlich der Art der zu verarbeitenden Flüssigkeiten und der Betriebsbedingungen.
Die Konstruktion der Rohrplatte ist entscheidend für eine effiziente Wärmeübertragung und zur Verhinderung von Rohrversagen.und die Anzahl und Anordnung der Löcher in der Rohrplatte werden während des Designprozesses sorgfältig berücksichtigt.
Neben der Festhaltung der Rohre bieten die Rohrplatten auch eine Oberfläche für die Befestigung der Hülle oder des Gehäuses des Wärmetauschers.Die Hülle ist in der Regel verschraubt oder an das Rohrblatt geschweißt, um ein versiegeltes Gehäuse für die Rohre zu schaffen.
Das Rohrblech spielt eine wichtige Rolle für die Leistung und Zuverlässigkeit eines Wärmetauschers.und stellt eine sichere Verbindung zwischen den Rohren und der Hülle.
1.4541 Chemische Zusammensetzung
Chemische Zusammensetzung, % | ||||||||
Stahlgehalt | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Die | Ni | Ti |
X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 170 bis 19.0 | 9,0-12,0 | 5xC bis 0,70 |
1.4541 Äquivalente Klassen
EN X6CrNiTi18-10 (1.4541) Werkstoffäquivalentqualität | ||||
Europäische Union | US-amerikanische | ISO-Nummern | China | Japan |
Stahlbezeichnung (Materialnummer) | Grade (UNS) | Grade (ISO-Nummer) | Grade (UNS) | Zulassung |
X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
06Cr18Ni11Ti (neue Bezeichnung) (S32168) |
Der Herstellungsprozess eines Rohrplattes umfasst mehrere Schritte, darunter Materialwahl, Konstruktion, Bearbeitung und Qualitätskontrolle.
1Materialwahl: Die Rohrplatte besteht in der Regel aus einem hochwertigen Metall oder einer Legierung wie Kohlenstoffstahl, Edelstahl oder Titan.Die Materialauswahl hängt von der spezifischen Anwendung ab, einschließlich Faktoren wie Temperatur, Druck und Korrosionsbeständigkeit.
2. Konstruktion: Die Konstruktion der Rohrplatte richtet sich nach den Anforderungen des Wärmetauschers oder Druckbehälters, in dem sie verwendet wird.und Gesamtmaße.
3. Bearbeitung: Das Rohrblatt wird mit verschiedenen Verfahren bearbeitet, einschließlich Bohren, Fräsen und Drehen. Der erste Schritt besteht darin, die Rohrlöcher in das Rohrblatt zu bohren.Dies geschieht mit Hilfe einer spezialisierten Bohrmaschine oder CNC-Ausrüstung (Computer Numerical Control)Die Löcher müssen genau positioniert und ausgerichtet sein, um eine ordnungsgemäße Einführung des Rohres zu gewährleisten.
4. Veredelung: Nach dem Bohren wird das Rohrblatt in der Regel bearbeitet, um die gewünschte Dicke und Oberflächenveredelung zu erreichen.Dies kann Fräsen oder Drehen umfassen, um überschüssiges Material zu entfernen und eine glatte, eine flache Oberfläche.
5. Wärmebehandlung: Je nach Material und Anwendung kann das Rohrblech eine Wärmebehandlung durchlaufen, um seine mechanischen Eigenschaften wie Härte und Festigkeit zu verbessern.Dieser Schritt ist entscheidend, um sicherzustellen, dass die Rohrplatte die erforderlichen Betriebsbedingungen standhalten kann.
6Qualitätskontrolle: Während des gesamten Produktionsprozesses werden Qualitätskontrollmaßnahmen durchgeführt, um sicherzustellen, dass die Rohrplatte den erforderlichen Spezifikationen entspricht.Nichtzerstörende Prüfungen (z. B. Ultraschall- oder Röntgenprüfung), und visuelle Inspektionen.
7Montage: Sobald das Rohrblatt bearbeitet und geprüft ist, kann es in den Wärmetauscher oder Druckbehälter montiert werden.Dabei werden die Rohre in die Rohrlöcher eingefügt und mit Hilfe von Verfahren wie Schweißen oder Ausdehnen an Ort und Stelle befestigt.
8Abschlussprüfung: Vor Inbetriebnahme des Wärmetauschers oder Druckbehälterseine Abschlussprüfung durchgeführt wird, um zu überprüfen, ob das Rohrblatt und die gesamte Baugruppe alle erforderlichen Spezifikationen und Normen erfüllen.
Es ist wichtig zu beachten, dass der Produktionsprozess eines Rohrplattes je nach den spezifischen Anforderungen der Anwendung und den Fähigkeiten des Herstellers variieren kann.
Das Rohrblech erfüllt in diesen Anwendungen mehrere wichtige Funktionen:
1. Rohrunterstützung
2. Rohrdichtung
3. Wärmeübertragung
4. Druckbindung
5. Rohrrichtung
6. Rohrreinigung
