ASTM-Standard-Rundenröhrchen für Wärmetauscher

ASTM-Standard-Rundenröhrchen für Wärmetauscher

  • ASTM-Standard-Rundenröhrchen für Wärmetauscher
  • ASTM-Standard-Rundenröhrchen für Wärmetauscher
  • ASTM-Standard-Rundenröhrchen für Wärmetauscher
  • ASTM-Standard-Rundenröhrchen für Wärmetauscher
  • ASTM-Standard-Rundenröhrchen für Wärmetauscher
ASTM-Standard-Rundenröhrchen für Wärmetauscher
Produktdetails:
Herkunftsort: China
Markenname: YUHONG
Zertifizierung: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Modellnummer: ASTM/ASME
Zahlung und Versand AGB:
Min Bestellmenge: 500kgs
Preis: NEGOTIABLE
Verpackung Informationen: Falte-hölzernes Fall/Iron-Fall-Bündel mit Plastikkappe
Lieferzeit: 10-90 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: Entsprechend dem Antrag des Kunden
Kontakt
Ausführliche Produkt-Beschreibung
Typ: Wunde L-Typ Flossenröhre Standards: ASTM
Materieller Grad: Duplexstahl/Kohlenstoffstahl Flossen-Material: Aluminium, Kohlenstoffstahl, Edelstahl
Markieren:

Wärmetauscher L-Typ Finnenröhre

,

Boiler L-Typ Flossenröhrchen

,

ASTM-Wunde-Typ Flossenröhre

Flossenröhre für den Wärmetauscher mit Wunde des Typs L

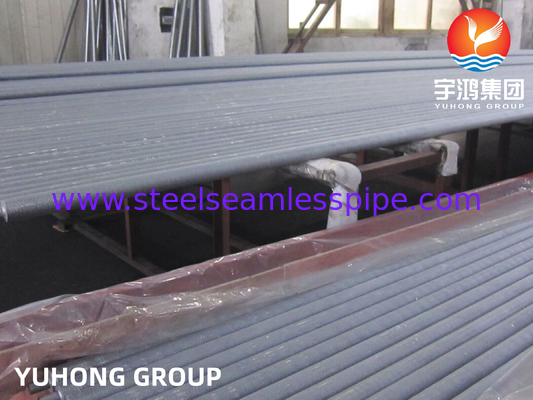

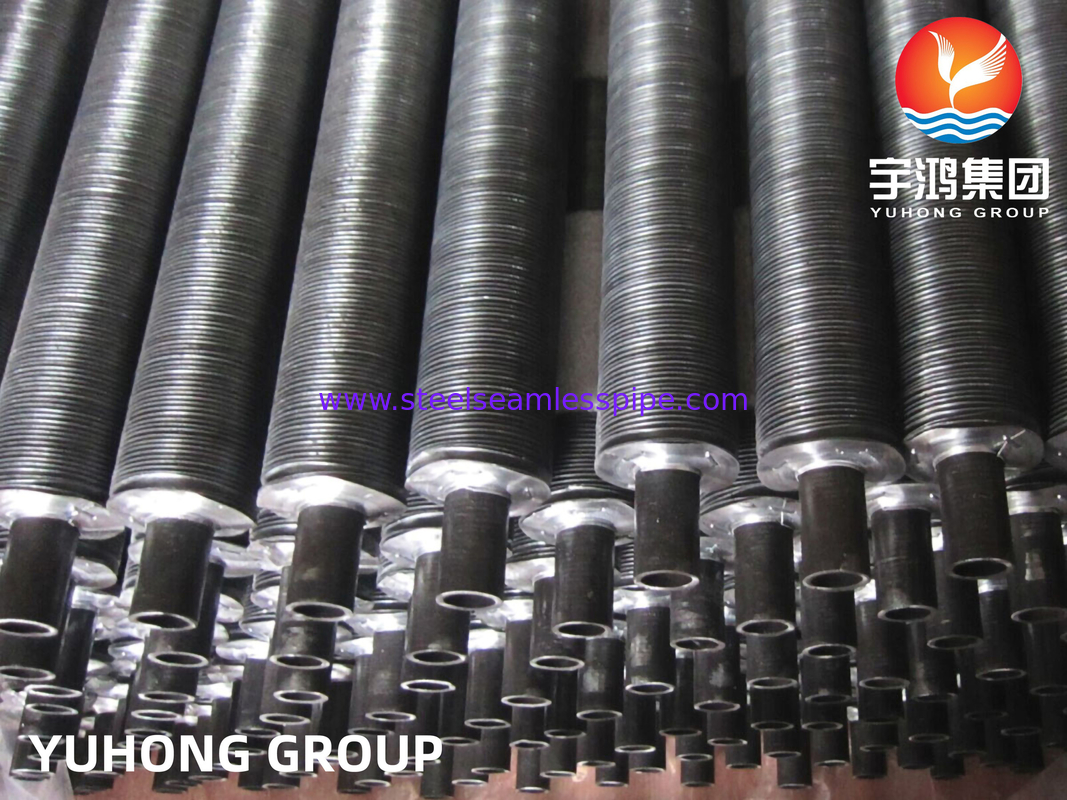

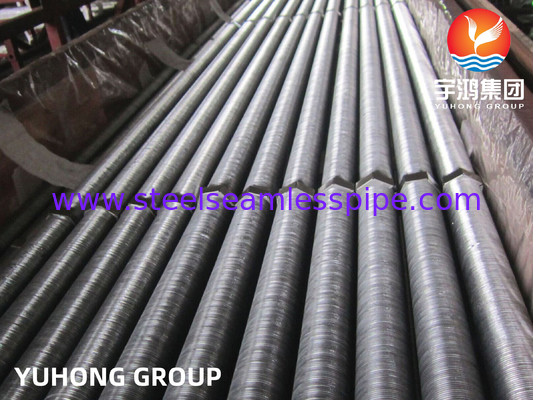

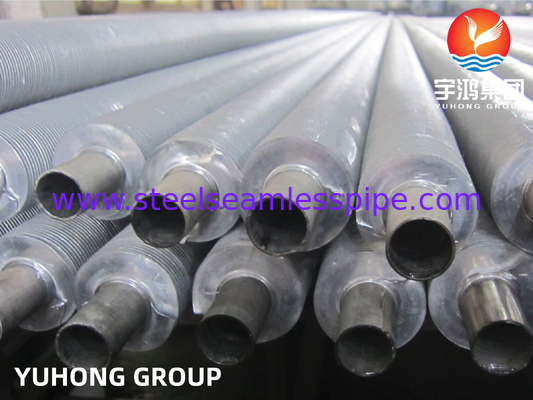

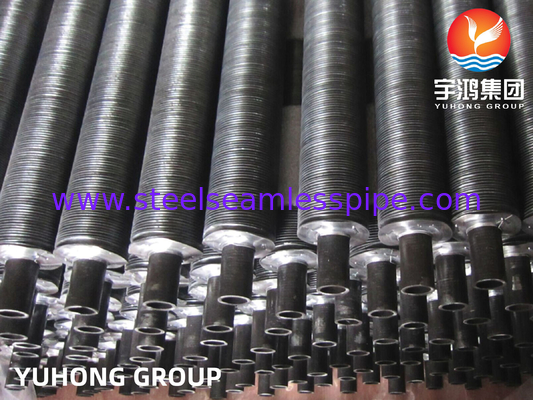

L-Typ Flossenröhre ist eine Art Wärmetauscherröhre, die in verschiedenen Industrien wie Petrochemie, Stromerzeugung und Heiz- und Kühlanwendungen verwendet wird.Das "L" im Namen bezieht sich auf die Form der Flossen, die an der Röhre befestigt sindDiese Flossen haben eine rechteckige Form und befinden sich in einem 90-Grad-Winkel an der Röhre befestigt und geben ihr eine L-Form.Auf diese Weise wird die Wärmeübertragungseffizienz verbessert.Die Rohre sind in der Regel aus Materialien wie Kupfer, Aluminium oder Edelstahl hergestellt, je nach den spezifischen Anforderungen der Anwendung.



KL-Typ Flossenröhrchen für den Wärmetauscher

Vor dem Wickeln der Flossen, knurren Muster auf dem Basisrohr, oder fügen Sie eine Klinge zum Wickler, knurren Sie auf dem Basisrohr,und benutzen Sie die Rückklinge ein Flossenröhre durch Wicklung, knurren und sich gleichzeitig wickeln.

Das KL-Finnenrohr beruht auf einem maximalen Oberflächenkontakt zwischen den Flossen und dem Rohr, der durch die Spannung der Flossenstreifen, die sich spiralförmig um das vorgekrümmte Rohr bilden, gewährleistet wird.Verbesserung der Bindung und WärmeübertragungDie maximale Arbeitstemperatur von KL-Typen-Finnenröhren kann 250°C erreichen, und der maximale Arbeitsdruck kann 3,2 MPa erreichen.

LL-Typ Flachrohr für den Wärmetauscher

Ein Flossenrohr des Typs LL ist ein Flossenrohr, bei dem die Flossenfüße in eine LL-Form (Überlappung von LLs) vorgeformt werden und ein Streifen aus Aluminiumflossen oder Kupferflossen unter Spannung auf das Grundrohr aufgetragen wird.Allerdings, die Füße so vorgeformt sind, daß sich der eine Fuß über den anderen überlagert, wodurch der Schutz des Grundrohrs und die thermische Berührungsfläche des Flossenrohrs erhöht werden.Luftvorheizgeräte., kann die maximale Betriebstemperatur 180 °C erreichen.

Die "LL"-förmigen Flossen sind mit verschränkten Flossen ausgestattet, die verschlungen sind, um Bewegung und Trennung zu verhindern.die glatten flachen Flossen mit "LL"-förmigen Flossen senkrecht zur Oberfläche des nahtlosen Stahlrohrrohrs bieten einen sehr geringen Widerstand gegen Luft-/Gasstrom und sorgen dafür, dass die Verunreinigung auf ein Minimum reduziert wirdDie Unterseite der Flosse ist mit dem Grundrohr in Berührung und bietet eine vollständige Abdeckung über die Länge der Flosse. Daher gilt der Name für Anwendungen, bei denen Korrosion ein Faktor ist.Dieses LL-Typ-Finnenrohr wird häufig als Ersatz für teurere extrudierte Flossen in ätzenden Umgebungen verwendet.

Vorteile

Wärme von einer heißen Flüssigkeit in eine kältere Flüssigkeit durch eine Rohrwand zu übertragen, ist der Grund, warum viele von uns Flossenröhren benutzen.

Aber Sie können fragen, was ist der Hauptvorteil der Verwendung einer Flossenröhre? Warum können Sie nicht einfach eine normale Röhre verwenden, um diese Übertragung zu machen?

Da kein Flossenrohr verwendet wird, ist die Außenfläche nicht signifikant größer als die Innenfläche.Die Flüssigkeit mit dem niedrigsten Wärmeübertragungskoeffizienten bestimmt die Gesamtwärmeübertragungsrate.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.

Durch die Anbringung eines Flossenröhrens erhöht sich die Gesamtwärmeübertragungsrate.Dies verringert dann die Gesamtzahl der für eine bestimmte Anwendung erforderlichen Rohre, was dann auch die Gesamtgröße der Ausrüstung verringert und langfristig die Kosten des Projekts senken kannIn vielen Anwendungsfällen ersetzt ein Flossenrohr sechs oder mehr nackte Rohre zu weniger als 1/3 der Kosten und 1/4 des Volumens.

Für Anwendungen, bei denen Wärme von einer heißen Flüssigkeit zu einer kälteren Flüssigkeit durch eine Rohrwand übertragen wird, werden Flossenröhren verwendet.wo eine der Flüssigkeiten Luft oder ein anderes Gas ist, wird der Wärmeübertragungskoeffizient auf der Luftseite viel niedriger sein, daher ist eine zusätzliche Wärmeübertragungsfläche oder ein Flossenrohrwechsler sehr nützlich.Der Gesamtmusterfluss eines Flossenrohrwechsels ist häufig Querfluss, kann es sich jedoch auch um einen parallelen Strom oder einen Gegenstrom handeln.

Flossen werden verwendet, um die effektive Oberfläche der Wärmetauscherrohre zu erhöhen.Flossenröhren werden verwendet, wenn der Wärmeübertragungskoeffizient an der Außenseite der Röhren deutlich niedriger ist als an der InnenseiteMit anderen Worten, Wärme, die von Flüssigkeit auf Gas, Dampf auf Gas übertragen wird, wie zum Beispiel Dampf-Luft-Wärmetauscher und thermische Flüssigkeit auf Luft-Wärmetauscher.

Die Geschwindigkeit, mit der eine solche Wärmeübertragung stattfinden kann, hängt von drei Faktoren ab:[2] der Wärmeübertragungskoeffizient zwischen jedem der Flüssigkeiten und der Rohrwand; und [3] die Oberfläche, der jede Flüssigkeit ausgesetzt ist.



Typ Beschreibung Basisrohr Spezifikation der Flossen (mm)
Überdosis (mm) Flossenhöhe Flossenhöhe Flossendick
Eingebettet Flossenröhrchen des Typs G 16 bis 63 2.1 bis 5 < 17 - Nein.4
mit einer Breite von nicht mehr als 15 mm Metallkombinationen aus Einzelmetall 8 bis 51 1.6 bis 10 < 17 0.2-0.4
T-Flaschenröhre mit niedriger Flosse 10 bis 38 0.6-2 < 1.6 - Nein.3
mit einer Breite von nicht mehr als 30 mm 16 bis 51 30. August < 2.5 /
Wunde Flossenröhrchen des Typs l/kl/ll 16 bis 63 2.1 bis 5 < 17 - Nein.4



ASTM-Standard-Rundenröhrchen für Wärmetauscher 0



ASTM-Standard-Rundenröhrchen für Wärmetauscher 1
