| Herkunftsort: | CHINA |
| Markenname: | YUHONG |
| Zertifizierung: | API , ABS, DNV, GL , LR, NK. |
| Modellnummer: | Legierung 600 |
| Min Bestellmenge: | 1 PC |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Falte-hölzernes Fall/Iron-Fall-Bündel mit Plastikkappe |
| Lieferzeit: | Hängt von der Quantität ab |
| Zahlungsbedingungen: | T/T, L/C AM ANBLICK |
| Versorgungsmaterial-Fähigkeit: | 10000 Tonnen pro Monat |
| Produktname: | Edelstahl BW-Ellbogen | Spezifikation: | ASTM B366 |
|---|---|---|---|
| Maß-Standard: | ASME/ANSI B16.9 | Material: | Legierung 600 |
| O.D.: | 1/2 ″ bis 24 ″ | W.T.: | Sch5-Sch160, XS, XXS, Geschlechtskrankheit |
| Markieren: | Wärmetauscher-konzentrischer Reduzierer,Konzentrischer Reduzierer der Legierungs-600,Fitting des Edelstahl-B366 |
||

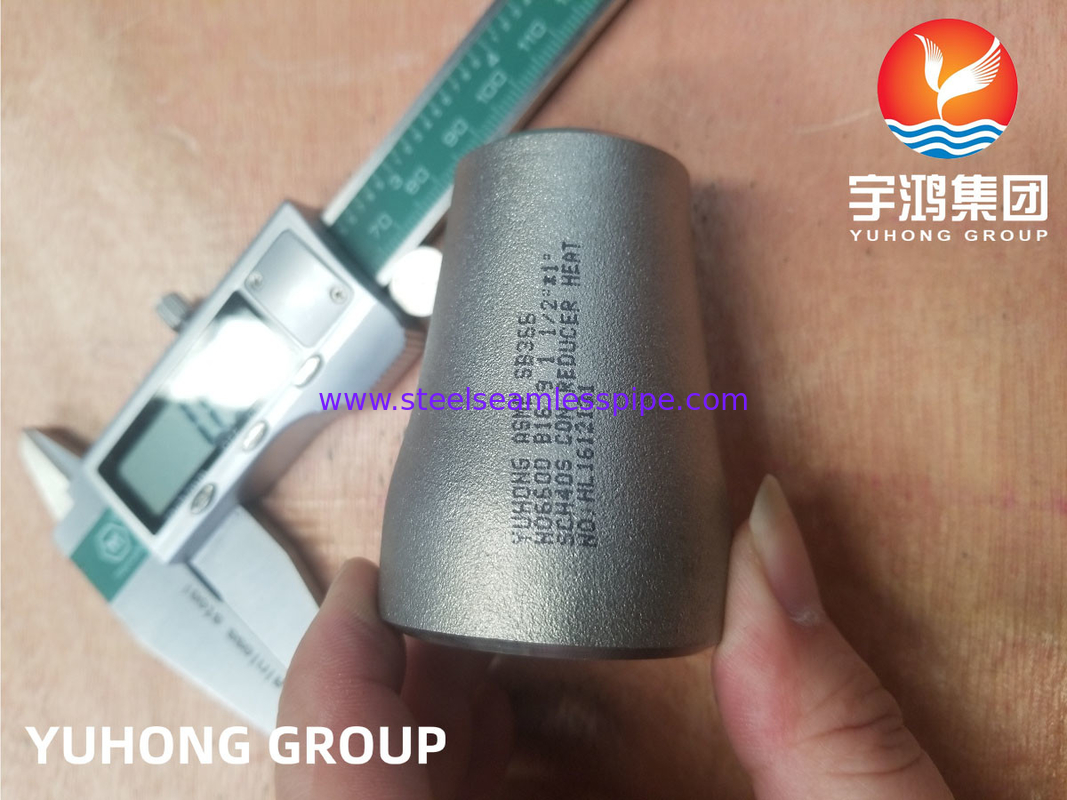

Was konzentrischer Reduzierer ist
Konzentrische Reduzierer ist eine Art Spielautomat, der zwei Rohre von verschiedenen Durchmessern anschließt. Konzentrische Reduzierer sind in den verschiedenen Modellen, abhängig von der Anwendung des Produktes verfügbar, während konzentrische Reduziererrohre in den Zoll und in den Metern hergestellt werden. Konzentrische Reduzierer und konzentrische Reduzierer sind in den folgenden Formen - DN (binomiales Messgerät) O.D. entworfen (externes Messgerät, das Ende, zum von Messgerät 4) Stendrd.GB zu beenden, HGC, Hektogramm., 9 H, SY.DLASME, S JlS und DN, wenn ihre Gelenke geschweißt werden, die Längsträger. Um das Maß von konzentrischen und geformten exzentrischstreckern sicherzustellen, ist es notwendig die äußere Verdammung (Od und Durchmesser) und die Gesamtmaße (T1, T2) zu messen. Nominale Rohrgrößen sind zwischen M/M, von 32 Millimeter bis 400-Millimeter-nominale Rohrgrößen sind zwischen Zoll, von 1%. Zoll zu 16 Zoll.
Legierung 600 ASTM B366 Concentirc-Reduzierer-mechanische Eigenschaften
| Element | Dichte | Schmelzpunkt | Dehnfestigkeit | Streckgrenze (0.2%Offset) | Verlängerung |
| Legierung 600 | 8,47 g/cm3 | °C 1413 (°F 2580) | P/in – 95.000, MPa – 655 | P/in – 45.000, MPa – 310 | 40% |
Legierung 600 ASTM B366 Concentirc-Reduzierer-chemische Zusammensetzung
| Grad | C | Mangan | Si | S | Cu | F.E. | Ni | Cr |
| Inconel 600 Fitting | 0,15 Maximum | Maximum 1,00 | 0,50 Maximum | 0.015maximum | 0,50 Maximum | 6,00 – 10,00 | 72,00 Minimum | 14,00 – 17,00 |
Legierung 600 ASTM B366 Concentirc-Reduzierer-Druck-Temperaturbewertungen
| Druck-Temperaturbewertungen für Inconel 600 Fitting | |||||
|---|---|---|---|---|---|
| Temperatur-Bewertungen | Druck-Klasse | ||||
| 150 | 300 | ||||
| 1/4 - 1 Zoll. | 1 1/4 - 2 Zoll. | 2 1/2 - 3 Zoll. | |||
| (von) | (OC) | ||||
| -20 bis 150 | -29 bis 66 | 300 | 2000 | 1500 | 1000 |
| 200 | 93 | 265 | 1785 | 1350 | 910 |
| 250 | 121 | 225 | 1575 | 1200 | 825 |
| 300 | 149 | 185 | 1360 | 1050 | 735 |
| 350 | 177 | 150 | 1150 | 900 | 650 |
| 400 | 204 | - | 935 | 750 | 560 |
| 450 | 232 | - | 725 | 600 | 475 |
| 500 | 260 | - | 510 | 450 | 385 |
| 550 | 288 | - | 300 | 300 | 300 |
Toleranz-Diagramm
| Fittings-Toleranz Inconel 600 | 90 Grad und 45 Grad Ellbögen und Rohr-T-Stück |
Reduzierer (konzentrischer Exzentriker) U. Lap Joint Stub End (lang/Kurzschluss) |
Rohrende-Kappen | |||
| Normales Rohr-Größe (NPS) von ASME B16.9 | O. (Außenseite) D. (Daimeter) an der Schrägfläche |
I. (nach innen) D. (Daimeter) am Ende |
Wandstärke von T | Mitte-zu-Ende Maß , C, B |
Gesamtes Länge von H |
Gesamtes Länge von F |
| 1/2 bis 2-1/2 | +0,06 | Nicht weniger als 87,5% von der Nenndicke |
+/- 0,06 | +/- 0,06 | +/- 0,12 | |
| -0,03 | ||||||
| 3 bis 3-1/2 | +/- 0,06 | +/- 0,06 | +/- 0,06 | +/- 0,06 | +/- 0,12 | |
| 4 | +/- 0,06 | +/- 0,06 | +/- 0,06 | +/- 0,06 | +/- 0,12 | |
| 5 bis 8 | +/- 0,06 | +/- 0,06 | +/- 0,06 | +/- 0,06 | +/- 0,25 | |
| 10 bis 18 | +0,16 | +/- 0,12 | +/- 0,09 | +/- 0,09 | +/- 0,25 | |
| -0,12 | ||||||
| 20 bis 24 | +0,25 | +/- 0,19 | +/- 0,09 | +/- 0,09 | +/- 0,25 | |
| -0,19 | ||||||
| 26 bis 30 | +0,25 | +/- 0,19 | +/- 0,12 | +/- 0,19 | +/- 0,38 | |
| -0,19 | ||||||
| 32 bis 48 | +0,25 | +/- 0,19 | +/- 0,19 | +/- 0,19 | +/- 0,38 | |
| -0,19 | ||||||
| STANDARD | WERKSTOFF NR. | UNS | AFNOR | En | JIS | BS | GOST |
| Inconel 600 Fitting | 2,4816 | N06600 | NC15FE11M | NiCr15Fe | NCF 600 | Na 13 | МНЖМц 28-2,5-1,5 |
