Yuhong Holding Group Co., LTD
Herkunftsort: | China |
Markenname: | YUHONG SPECIAL STEEL |
Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modellnummer: | ASME SB163 N04400 (Monel 400) |
Min Bestellmenge: | 300kgs |
---|---|
Preis: | NEGOTIABLE |
Verpackung Informationen: | FALL-VERPACKUNG PLY-WOODEN FALL-PACKING/IRON |
Lieferzeit: | hängt von der Quantität ab |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | entsprechend der Anforderung des Kunden |
Produkt-Name: | Vernickeln Sie legierter Stahl-Rippenrohr | Standard: | ASME SB163 |
---|---|---|---|
Rohr-Material: | Monel400 (N04400) | Art: | G Art/Embeded |
Flossen-allgemeines Material: | Aluminium | Rohrlänge: | Können Sie besonders angefertigt |
Flossen-Neigung: | 2.1~5mm | Flossen-Höhe: | <17mm |
Markieren: | G-Art Embeded-Flossen-Rohr,Wärmetauscher-Flossen-Rohr N04400,Vernickeln Sie legierter Stahl-geripptes Rohr |

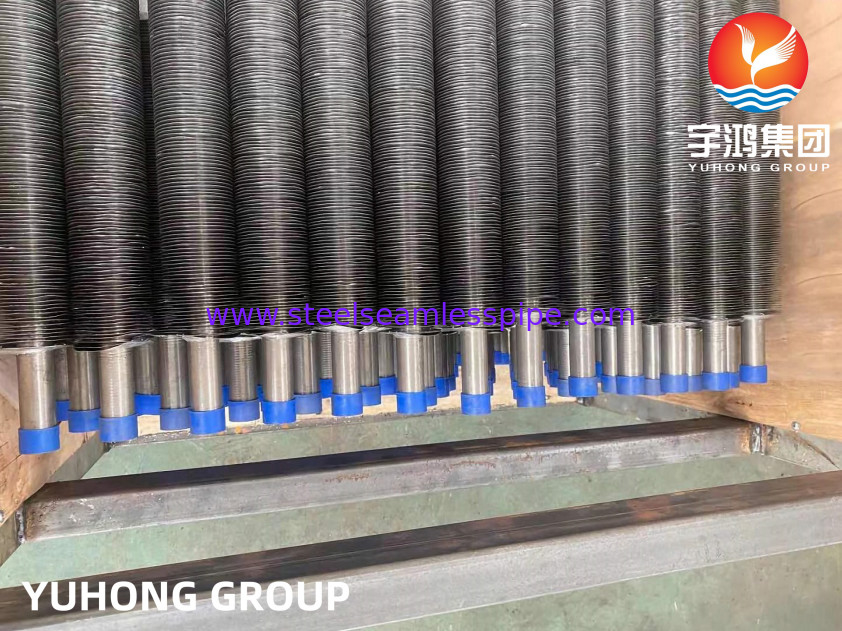

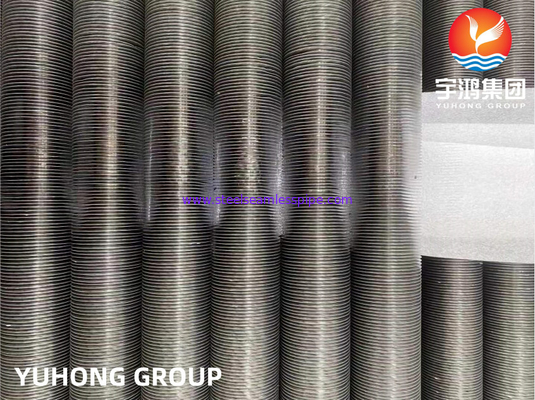

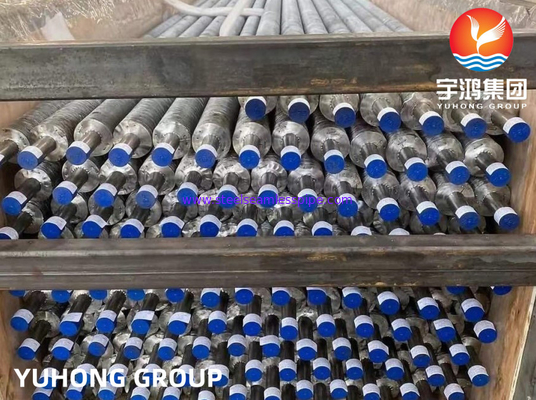

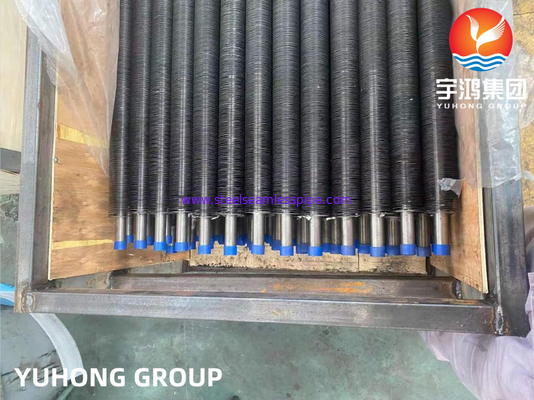

Art Embeded-Flossen-Rohr ASME SB163 N04400 G (angewandt für Wärmetauscher)
Es gibt verschiedene Arten von Rippenrohren, die Rippenrohrhersteller produzieren. Und die Art, die für einen bestimmten Prozess erfordert wird, hängt von der Prozessausrüstungseinheit ab.
G-artige Rippenrohre bekannt als Einbettenflossenrohre, in denen g-Durchschnitte fugten. Sie werden gebildet, indem man einen Flossenstreifen verdreht, der vom Kupfer oder vom Aluminium in eine maschinell bearbeitete Nut gemacht wird und, um den Verschluss zu sichern nachfüllt. Niedriges Rohrmaterial wird gefüllt. Das G-artige Flossenrohr ist verglichen mit anderen Rohren stark. Folglich ist es weitverbreitet, wo Hochtemperaturwärmeübertragung angefordert wird.
G-artige Rippenrohr-Eigenschaften
In den G-artigen Rippenrohren werden die Flossen vorbereitet, indem man den Metallstreifen in eine Nut einbettet. Das letztere wird auf einem niedrigen Rohr gebildet. Die Flosse auf sie setzend, ist Verfüllung – mit dem Ergebnis des starken Zubehörs der Flossen zu den niedrigen Rohren erfolgt. Folglich hat die Name G-Flossen-Rohre aufgekommen. Die drei Prozesse, die oben erwähnt werden, werden gleichzeitig durchgeführt. Maximale Wärmeübertragung wird aus den Gflossenrohren heraus erwartet, während die Flossen stark zum niedrigen Rohr befestigt werden.
Die G-artigen Rippenrohre funktionieren normalerweise an den Anwendungen der hohen Temperatur (mit herum 400 Grad Celsius). Gemacht vom Kupfer, vom Kohlenstoff oder vom Aluminium, haben diese Flossen verhältnismässig weniger Widerstand in Richtung zur atmosphärischen Korrosion. Andererseits ist mechanischer Widerstand annehmbar. Edelstahl- und Kohlenstoffstahllamellematerialien werden auch benutzt, aber die bestimmte Verarbeitung und die Bearbeitung der Stahllamellestreifen sind notwendig. Luftkühler, Heizkörper, usw.-Gebrauch die Gflossenrohre.
ube chemische Zusammensetzung
Grad | C | Mangan | Si | S | Cu | F.E. | Ni | Cr |
Monel 400 | 0,30 maximal | 2,00 maximal | 0,50 maximal | 0.24max | 28.0-34.0 | 2,50 maximal | Minute 63,00 | – |
Rohr-mechanische Eigenschaften
Element | Dichte | Schmelzpunkt | Dehnfestigkeit | Streckgrenze (0.2%Offset) | Verlängerung |
Monel 400 | 8,8 g/cm3 | °C 1350 (°F 2460) | P/in – 80.000, MPa – 550 | P/in – 35.000, MPa – 240 | 40% |
Rohr-physikalische Eigenschaften
Eigenschaften | Metrisch | Kaiser |
---|---|---|
Dichte | 8,8 gm/cm3 | 0,318 lb/in3 |
Rohr-Druck-Bewertung
Rohr O.D. |
Wandstärke des Rohrs (Zoll) | |||||||
---|---|---|---|---|---|---|---|---|
.028 | .035 | .049 | .065 | .083 | .095 | .109 | .120 | |
Funktions-Druck (psig) | ||||||||
1/8 | 7900 | 10100 | ||||||
1/4 | 3700 | 4800 | 7000 | 9500 | ||||
5/16 | 3700 | 5400 | 7300 | |||||
3/8 | 3100 | 4400 | 6100 | |||||
1/2 | 2300 | 3200 | 4400 | |||||
3/4 | 2200 | 3000 | 4000 | 4600 | ||||
1 | 2200 | 2900 | 3400 | 3900 | 4300 |
