Edelstahl runzelte Rohre für Wärmetauscher TP304/TP304L TP316/TP316L 19.05X2.11MM
Schnelles Detail:
| Allgemeine niedrige Flossen-Rohr-Produktionskapazität |
Spezifikationen von niedrigen Flossen-Rohren (‚n-‘ Flossen) |
Finning-Anlage: 10 finning Maschinen;
Tägliche Kapazität bis 3000 Meter; |
Rohr Od: 12,7 mm~25.4mm
Rohr-Länge: 18 Meter max.
Flossen-Höhe: 1,2 Millimeter ~2.77mm
Flossen-Stärke: ungefähr. 0.3mm
Flossen-Neigung: 30 FPI /28 FPI/26 FPI/36 FPI /43 FPI |
Beschreibung:
Herstellungsverfahren: Die Flossen werden von der äußeren Wand der Glattrohre durch eine Durchlaufrolle bereitgestellt. Rohre und Flossen sind im gleichen Stückrohr. Wir nennen es „n-“ Flossenart.
Rohr-Materialien:
ASTM A213/A213M: Nahtloser ferritischer u. Austenit Legierung-Stahl-Kessel, Überhitzer und Wärmetauscher-Rohre
ASTM A312/A312M: Nahtlose, geschweißte und schwer kalte bearbeitete Austenitedelstahl-Rohre
ASTM A269/A269M: Nahtloser und geschweißter Austenitedelstahl-Schläuche für allgemeinen Service
Lieferungs-Strecke der niedrigen Flossen-Rohre
Wir können die integralen niedrigen Flossenrohre mit UNO-gerippten Abschnittabständen (5mm Min.) mitten in Kernrohr ODER -biegung mit entworfenem Biegungsradius versehen.
Qualitätsprüfung:

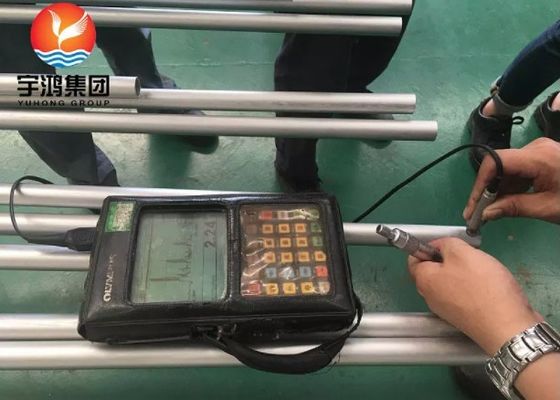

Die integrale niedrige Flossenrohrqualität wird durch hydrostatisches zugesichert, oder pneumatische Tests, Wirbelstromtests u. MARCO-Tests, zwecks Entwurfsspezifikationen zu überprüfen.
Annahme Ceritia:
VIELFRASS/HD-TURBINE/GEWA-K U. GEWA-KS
Lieferbedingung:
Rohrstutzen sind quadratischer Schnitt, die freien Grate geblasenes sauberes, innerlich getrocknet und der Luft, außen beschichtet mit Lack.
Die Trockenmittel werden in das jedes Paket für kontinentalen Transport gesetzt.
Anwendungen:
Die integralen niedrigen Rippenrohre finden die Präferenz in den folgenden Wirtschaftsbereichen:
- Heizsysteme
- Lüftungsanlagen
- Abkühlungs- und Klimaregelungssysteme
- Maschinenbau
- Automobilherstellung
- Chemikalien und pertrochemical und Kraftwerkstechnik
Spezifikationen:
Rohr und Flossen bestehen dem gleichem Rohr und aus Materialien als Kohlenstoffstahl, niedriglegierte Stähle, Edelstahl, Messing, Kupfer, Fassbindernickellegierungs-, Aluminiumbronze, Nickellegierungen, Titan ETC….
| Glattrohr (Millimeter) |
Gerippte Abschnittmaße (Millimeter) |
Verhältnis |
De |
| D×t |
TP |
DD |
Dr. |
Di |
η |
Millimeter |
| 19×2 |
0,8 |
18,8 |
17 |
134 |
2,8 |
17,9 |
| 19×2 |
1 |
18,8 |
16,8 |
13,4 |
2,5 |
17,8 |
| 19×2 |
1,25 |
18,8 |
16,6 |
13 |
2,2 |
17,8 |
| 19×2 |
1,5 |
18,8 |
16,6 |
13 |
2 |
17,7 |
| 19×2 |
2 |
18,8 |
16,4 |
13 |
1,7 |
17,5 |
| 25×2.5 |
0,8 |
24,8 |
23 |
18,8 |
2,8 |
23,9 |
| 25×2.5 |
1 |
24,8 |
22,6 |
18,8 |
2,75 |
23,7 |
| 25×2.5 |
1,25 |
24,8 |
22,3 |
18 |
2,5 |
23,6 |
| 25×2.5 |
1,5 |
24,8 |
22,3 |
18 |
2,2 |
23,5 |
| 25×2.5 |
2 |
24,8 |
22 |
18 |
1,8 |
23,4 |
| 25×2.5 |
2,5 |
24,8 |
22 |
18 |
1,6 |
23,3 |
D------Außendurchmesser des einfachen Endenabschnitts
Dof----Durchmesser von Spitzenflossen
Dr. -----Wurzeldurchmesser des gerippten Abschnitts
Di-----Innendurchmesser des gerippten Abschnitts
T------Wandstärke des einfachen Endenabschnitts
TP-----Flossenneigung
De----Gleichwertiger Durchmesser des Rippenrohrs
L------Glattrohrendenlänge |
| Emailen Sie uns bitte zu mehr Information. |
ASTM A1012: Standardspezifikation für die nahtlosen und geschweißten ferritischen, Austenit und legierter Stahl-Kondensator-und Wärmetauscher-Duplexrohre mit integralen Flossen.
ASTM B891: Standardspezifikation für nahtloses und geschweißtes Titan und Titanlegierungs-Kondensator-und Wärmetauscher-Rohre mit erhöhter Oberfläche für verbesserte Wärmeübertragung.
ASTM B924: Standardspezifikation für die nahtlosen und geschweißten Nickel-Legierungs-Kondensator-und Wärmetauscher-Rohre mit integralen Flossen.
