EDELSTAHL-NAHTLOSES UMKEHRBOGEN-ROHR, WÄRMETAUSCHER-ANWENDUNG, SA213 TP304L

NAHTLOSES U-BOGENROHR AUS EDELSTAHL, WÄRMETAUSCHERANWENDUNG, SA213 TP304L

YUHONG-GruppeWir beschäftigen uns seit mehr als 25 Jahren mit austenitischem Edelstahl, Nickellegierungsstahl (Hastelloy, Monel, Inconel, Incoloy), nahtlosen und geschweißten Rohren und verkaufen jedes Jahr mehr als 80.000 Tonnen Stahlrohre und -röhren.Unser Kunde deckt bereits mehr als 45 Länder ab, darunter Italien, Großbritannien, Deutschland, USA, Kanada, Chile, Kolumbien, Saudi-Arabien, Korea, Singapur, Österreich, Polen, Frankreich uswDie Zweigniederlassung und das Werk unserer Gruppe wurden bereits genehmigt von:ABS, DNV, GL, BV, PED 97/23/EG, AD2000-WO, GOST9941-81, CCS, TS, CNNC, ISO9001-2008, ISO 14001-2004.

Anwendungen Die häufigsten Anwendungsbereiche sind:

• Wärmetauscher (Kondensatoren, Verdampfer, Meerwasserentsalzer)
• chemische und petrochemische Industrie
• Lebensmittelverarbeitungs- und Kühlindustrie

Technische Spezifikationen

U-gebogene Rohre werden gemäß den vom Kunden gewünschten technischen Spezifikationen hergestellt:

• Außendurchmesser des Rohrs: 6 ÷ 90 mm.
• Maximale Gesamtlänge: > 26 m.
• Biegeradius (min.): 1,5 × Rohrdurchmesser.
• Biegeradius (max.): 1200 mm.
• Wärmebehandlung(durch Joule-Effekt auf gebogenen Bereich) im inneren undäußere inerte Atmosphäre.
• Anti-Oxidations-Oberflächenbehandlung(mit Schutzölen).
• Beschneiden und Entgraten der Enden.
• InnenreinigungUndEinsetzen der Kappen.
• Verpacken in maßgeschneiderte Gestelle.

Edelstahl-U-Bogenrohr ASME B163 B677 N8904 / 904L gebeizt und geglüht und glattes Ende


U-förmiges Rohrwerden häufig in Wärmetauschersystemen verwendet.Wärmetauscherausrüstung auf Basis von
Nahtlose rostfreie U-Rohre und geschweißte rostfreie U-Bogenrohre sind in strategisch wichtigen und wichtigen Bereichen von entscheidender Bedeutung
YUHONG-SPEZIALSTAHLBeginnen Sie seit 2006 mit der Produktion von U-Biegerohren und liefern Sie bisher bereits mehr als
30.000 Tonnen Edelstahl-U-Bogenrohre in 35 Länder.


Das U-Bend-Rohr entspricht den folgenden Standards:
1. ASTM A688/ASME SA688
2. ASTM A803/ASME SA803
3. ASTM A556/ASME SA556

Stahlsorte:

Rohre aus anderen Legierungen und Stahlsorten können nach Vereinbarung hergestellt werden.


Technische Anforderungen:

Standardspezifikation für gerade Rohre zum Biegen:
ASME SA 213;ASME SB 163;ASME A789, ASME SA268, ASME SA269 usw.
Markierung:Vor dem Biegen durch Markieren der gesamten Rohrlänge (gebogener Abschnitt nach dem Erhitzen).
Behandlung ohne Markierung)
Notiz:Eine Markierung ist auch nach dem Biegen der geraden Teile des U-Biegerohrs möglich.

U-förmige Rohre:
-TEMA RCB 2.31 Standard der Tubular Exchanger Manufacturers Association (9. Ausgabe).
-ASTM A688/ASME SA688 Standardspezifikation für geschweißte Rohre aus austenitischem Korrosionsschutz
Stahlsorte für Speisewasserkessel.
-ASTM B163/ASME SA163 Technische Standardanforderungen für Rohre aus Nickel und Nickellegierungen für
Kondensatoren und Wärmetauscher.

-Kundenspezifikationen.


Biegungsradius:Von 1,5*OD (Außendurchmesser) bis 1500 mm
Bei der Bestellung von Rohren mit einem Radius von weniger als oder gleich 1,5*OD ist es notwendig, die Präzision der Geometrien zu vereinbaren.
Gerade Rohre maximale Länge:(Vor dem Biegen): 35000 mm.
Beinlänge:Min. 1 Meter, Max.16500 mm (für max. R=1500 mm)
Notiz:Andere Größen sind nach Vereinbarung erhältlich.
Wärmebehandlung:Entlastung nach U-Biegung (Biegebereich plus 300 mm für jedes Bein).
Hydrostatischer Test nach U-Biegung: Maximaler Prüfdruck 600 Bar, Einweichen 10 Sek.Mit
Entmaterialisiertes Wasser.Druckluftreinigung nach Hydro-Test.

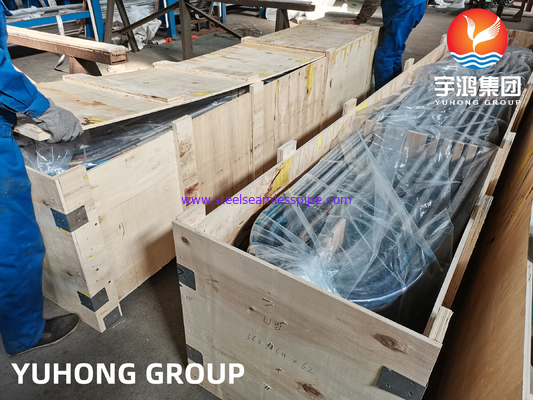

Verpackung: In stabilen, transportgerechten, vorbegasten Holzkisten mit entsprechenden Abmessungen für
Die Länge, der Radius und der Durchmesser jedes Rohrs entsprechen den PO-Anforderungen und sind mit Polyethylen umwickelt
Folien mit weichen Kunststoffkappen an beiden Enden der Röhre.

Zu den von uns durchgeführten Qualitätsprüfungen gehören unter anderem:

Ergänzende Prüfung:Neben den oben genannten Prüfungen führen wir an den hergestellten Produkten auch ergänzende Prüfungen durch.Die im Rahmen dieses Verfahrens durchgeführten Tests umfassen:
