Startseite ProdukteNickel-Legierungs-Rohr

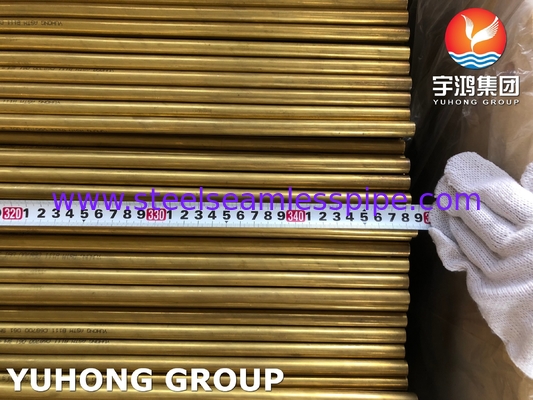

NAHTLOSES MESSINGmaterial C44300 25.4MM*1.245MM*12995MM DES ROHR-ASTM B111 FÜR KONDENSATOR

NAHTLOSES MESSINGmaterial C44300 25.4MM*1.245MM*12995MM DES ROHR-ASTM B111 FÜR KONDENSATOR

    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
    • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR
  • SEAMLESS BRASS TUBE ASTM B111 MATERIAL C44300 25.4MM*1.245MM*12995MM FOR CONDENSOR

    Produktdetails:

    Herkunftsort: China
    Markenname: YH,YHSS,YUHONG SPECIAL STEEL
    Zertifizierung: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
    Modellnummer: C44300, C68700, C70600, C71500

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Tonne
    Preis: Negotiable
    Verpackung Informationen: Holzkistepaket
    Lieferzeit: 15-20 Tage
    Zahlungsbedingungen: L / C, T / T
    Versorgungsmaterial-Fähigkeit: Accdording zum Antrag des Kunden
    Jetzt kontaktieren
    Ausführliche Produkt-Beschreibung
    Standard: ASTM B111, ASTM B88, ASTM B288, ASTM B688 Material: C44300, C68700, C70600, C71500
    Art von Produkten: nahtloses Rohr, geschweißtes Rohr, kupferne Installation, kupfernes Flossenrohr TPIs: BV, SGS, IEI, SCHWERMÜTIG,….
    Verpackung: Falte-hölzerner Fall/Iron-Fall

    NAHTLOSES MESSINGmaterial C44300 25.4MM*1.245MM*12995MM DES ROHR-ASTM B111 FÜR KONDENSATOR



    SI TIENE CUALQUIER REQUERIMIENTO RELATIVO en LENGUA ESPAÑOLA Y INGLESA Nr.-ENCANTARíA APOYARLES!





    ASTM B-111-89a/ASME SB-111-89a

    KUPFERNE UND KUPFERLEGIERUNGS-NAHTLOSE KONDENSATOR-ROHRE UND ZWINGE



    1. Bereich


    1,1 bedeckt diese Spezifikation den nahtlosen Rohr- und Zwingenvorrat an kupfernen und verschiedenen Kupferlegierungen herauf 31/8 herein, einschließlich, im dimeter, für Gebrauch in den Oberflächenkondensatoren, in den Verdampfern und in den Wärmetauschern. Rohre für diese Anwendung werden normalerweise vom folgenden verkupfert oder Kupferlegierungen hergestellt:



    Kupferne oder Kupferlegierung Previousoy-Gebrauch Art des Metalls
    Kein UNS Designaation
    C10200 VON Sauerstofffrei ohne Rest-deoxidants
    C12000 DLP Phosphorixed, niedriger Restphosphor
    C12200 DHP Phosphorized, hoher Restphosphor
    C14200 DPA Phophorized, Arsenical
    C19200 - Phophorized, 1% Eisen
    C23000 - Rot-Messing
    C28000 - Muntz-Metall
    C44300 - Admiralitäts-Metalle, B, C und D
    C44400 - -
    C44500 - -
    C60800 - Aluminiumbronze
    C68700 - Aluminiummessing, B
    C70400 - 95-5 Kupfer-Nikel
    C70600 - 90-10 Kupfer-Nikel
    C71000 - 80-20 Kupfer-Nikel
    C71500 - 70-30 Kupfer-Nikel
    C71640 - Kupfer-Nikel-Eisen-Mangan
    C72200 - -



    1,2 warnend - Mercury ist ein bestimmtes gebräuchliches Gesundheitsrisiko und Beseitigung (sehen Sie 12,1.)


    Kupferlegierung UNS nein. Kupfer plus genannte % Elements Min.
    C60800 99,5
    C70400 99,5
    C70600 99,5
    C71000 99,5
    C71500 99,5
    C71640 99,5
    C72200 99,8


    Für Kupferlegierungen, in denen zinic als der Rest spezifiziert wird. entweder verkupfern Sie oder verzinken Sie kann als der Unterschied genommen werden

    zwischen der Summe aller Elemente analysiert und 100%



    CHEMIKALIEN-ANFORDERUNGEN DER TABELLE-1

    Zusammensetzung, %
    Kupferne oder Kupferlegierung UNS nein. CopperA Zinn Aluminium Nickel, einschließlich Kobalt Führung, maximal Eisen Zink Managnese Arsen Antimon Phosphor Chro
    mium
    Anderes genanntes Elements
    C10200 Minute 99,95 - - - - - - - - - - - -
    C12000 Minute 99,90 - - - - - - - - - 0.004-0.012 - -
    C12200 Minute 99,9 - - - - - - - - - 0.015-0.040 - -
    C14200 Minute 99,40 - - - - - - - 0.15-0.50 - 0.015-0.040 - -
    C19200 Minute 98,7 - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
    C23000 84.0-86.0 - - - 0,05 0,05 maximal remalnder - - - - - -
    C28000 59.0-63.0 - - - 0,30 0,07 maximal Rest - - - - - -
    C44300 70.0-73.0 0.9-1.2 - - 0,07 0,06 maximal Rest - 0.02-0.06 - - - -
    C44400 70.0-73.0 0.9-1.2 - - 0,07 0,06 maximal Rest - - 0.02-0.10 - - -
    C44500 70.0-73.0 0.9-1.2 - - 0,07 0,06 maximal Rest - - - 0.02-0.10 - -
    C60800 Rest - 5.0-6.5 - 0,10 0,10 maximal - - 0.02-0.35 - - - -
    C68700 76.0-79.0 - 1.8-2.5 - 0,07 0,06 maximal Rest - 0.02-0.10 - - - -
    C70400 Rest -   4.8-6.2 0,05 1.3-1.7 1.0max 0.30-0.8 - - - - -
    C70600 Rest -   9.0-11.0 0,05B 1.0-1.8 1.0maxB 1.0max - - B - B
    C71000 Rest -   19.0-23.0 0,05B 0.50-1.0 1.0maxB 1.0max - - B - B
    C71500 Rest -   29.0-33.0 0,05B 0.40-1.0 1.0maxB 1.0max - - B - B
    C71640 Rest -   29.0-32.0 0,05B 1.7-2.3 1.0maxB 1.5-2.5 - - B - B
    C72200 Rest -   15.0-18.0 0,05B 0.50-1.0 1.0maxB 1.0max - - B 0,30
    -0,70
    B



    Ein Kupfer (einschließlich Silber),
    B, wenn das Produkt für folgende Schweißensanwendungen ist und also spezifiziert durch den Käufer, Zink ist 0,50% maximal,
    Führung 0,02% maximal, Phosphor 0,02% maximal, Schwefel 0,02% maximal und Maximum des Kohlenstoffs 0,05%.
    Wenn alle Elemente in Tabelle 1 analysiert werden, ist ihre Summe wie in der folgenden Tabelle gezeigt.


    Kupferlegierung UNS nein. Kupfer plus genannte Elements.% Minute
    C23000 99,8
    C28000 99,7
    C44300 99,6
    C44400 99,6
    C44500 99,6
    C68700 99,5




    DEHNBARE ANFORDERUNGEN DER TABELLE-2

    Kupferne oder Kupferlegierung UNS nein. Temperament-Bezeichnung Dehnfestigkeit minimales ksiA StreckgrenzeBmin-ksiA Verlängerung in 2 herein, min%
    Standard Ehemalig
    C10200, C12000, C12200, C14200 H55 leicht-gezeichnet 36 30
    C10200, C12000, C12200, C14200 H80 hartgezogen 45 40
    C19200 061 getempert 38 12
    C23000 061 getempert 40 12
    C28000 061 getempert 50 20
    C44300, C44400, C44500 061 getempert 45 15
    C60800 061 getempert 50 19
    C68700 061 getempert 50 18
    C70400 061 getempert 38 12
    C70400 H55 leicht-gezeichnet 40 30
    C70600 061 getempert 40 15
    C70600 H55 leicht-gezeichnet 45 35
    C71000 061 getempert 45 16
    C71500 061 getempert 52 18
    C71500 - - - - -
    Wandstärken bis zu 0,048 herein, schließend ein HR50 gezogen, Druck-entlastet 72 50 12
    Wandstärken über 0,048 Zoll. HR50 gezogen, Druck-entlastet 72 50 15
    C71640 061 getempert 63 25
    C71640 HR50 gezogen, Druck entlastet 81 58
    C72200 061 getempert 45 16
    C72200 H55 leicht-gezeichnet 50 30




    EXPANSIONS-ANFORDERUNGEN DER TABELLE-3

    Temperament Designatio Kupferne oder Kupferlegierung UNS nein. Expansion Tbue Außendurchmesser, in Prozent des ursprünglichen Außendurchmesser
    Standard Ehemalig
    061










    getempert










    C19200 30
    C23000 20
    C28000 15
    C44300, C44400, C44500 20
    C60800 20
    C68700 20
    C70400 30
    C70600 30
    C71000 30
    C71500 30
    C71640 30
    C72200 30
    H55


    leicht-gezeichnet


    C10200, C12000, C12200 20
    C14200 20
    C70400 20
    C70600 20
    C72200 20
    HR50 gezogen, Druck entlastet C71500 20
    hartgezogen, Ende getempert C10200, C12000, C14200 30




    KERBEN-TIEFE DER TABELLE-4

    Rohr-Wandstärke, herein. Rohr Außendurchmesser, herein.
    Über ¼ zum ¾, umfassend Über ¾ zu 1 ¼, umfassend Über 1 ¼ zum ⅓ 3, umfassend.
    Über 0.017-0.032 0,005 0,006 0,007
    0.032-0.049, schließend ein 0,006 0,006 0,0075
    0.049-0.083, schließend ein 0,007 0,0075 0,008
    0.083-0.109, schließend ein 0,0075 0,0085 0,0095
    0.109-0.120, schließend ein 0,009 0,009 0,011




    DURCHMESSER DER TABELLE-5 VON BOHRUNGEN

    Rohr Außendurchmesser, herein. Durchmesser von Bohrungen, herein. Bohrgerät nein.
    ¼ - ¾, umfassend 0,025 72
    Über ¾ - 1, schließend ein 0,031 68
    Über dem ¼ 1-1 umfassend 0,036 64
    Über 1 ¼ - 1 ½, umfassend 0,042 58
    Über 1 ½ - 1 ¾, umfassend .0046 56
    Über 1 ¾ - 2, schließend ein 0,052 55



    Hydrostatischer Test - jedes Rohr steht, ohne Beweis des Durchsickerns zu zeigen, ein interner hydrostatischer Druck
    genügend, das Material einem Faserdruck von 7000 P/in zu unterwerfen, bestimmt durch die folgende Gleichung für dünne Höhle
    Zylinder unter Spannung. Das Rohr braucht, nicht mit einem hudrostatic Druck von Über-1000psi geprüft zu werden, es sei denn, dass so spezifiziert worden.

    P = 2St/(D-0.8t) wo:
    P = hydrostatischer Druck, psig.
    t = Stärke der Rohrwand, herein.
    D = Außendurchmesser des Rohrs. in. und
    S = zulässiger Druck des Materials, P/in.


    DURCHMESSER-TOLERANZEN DER TABELLE-6

    Außendurchmesser, herein Wandstärke, herein.
    0,020A
    0,022
    0,025
    0,028
    0,032 0,035 0,042 0,049 und vorbei
    Durchmesser-Toleranz, plus und minus, herein.
    Bis 0,500, schließend ein 0,003 0,0025 0,0025 0,0025 0,0025
    Über 0.500-0.740 schließend ein 0,0040 0,004 0,004 0,0035 0,003
    Über 0.500-7.40 schließend ein 0,0060 0,006 0,005 0,0045 0,004
    Über 0.740-1.000 schließend ein 0,009 0,008 0,006 0,045
    Über 1.250-1.375 schließend ein 0,008 0,005
    Über 1.375-2.000 schließend ein 0,006


    Sind Toleranzen in dieser Spalte auf nur die gezeichneten und gezeichneten Temperamente des Lichtes anwendbar.
    Toleranzen für getemperte Temperamente sind, wie zwischen dem Hersteller und dem Käufer vereinbart.



    WAND-DICKENTOLERANZEN, PLUS UND MANGEL DER TABELLE-7 HEREIN.

    Wand Thicness, herein. Außendurchmesser, herein.
    Über ⅛ zum ⅝, umfassend Über ⅝ bis 1, schließend ein Über 1 bis 2 schließend ein
    0,020, schließend bis 0,032 ein 0,003 0,003
    0,032, schließend bis 0,035 ein 0,003 0,003 0,004
    0,035, schließend bis 0,058 ein 0,004 0,0045 0,0045
    0,058, schließend bis 0,083 ein 0,0045 0,005 0,005
    0,083, schließend bis 0,120 ein 0,005 0,0065 0,0065
    0,120, schließend bis 0,134 ein 0,007 0,007 0,0075




    LÄNGEN-TOLERANZEN DER TABELLE-8

    Spezifizierte Länge, ft Toleranz, alle plus, herein.
    Bis 15 3/32
    Über 15-20 schließend ein 1/8
    Über 20-30 schließend ein 5/32
    Über 30-60 schließend ein 3/8
    Über 60-100 einschließlichA 1/2



    Rohre eines Kondensatores in den Längen über 100 ft sind nicht in der anwesenden Nachfrage. Toleranzwerte für die Längen werden entwickelt
    wie Erfahrung vorschreibt. Toleranzwerte für Längen in den Wandstärken von 0,020, umfassend bis 0,032 sind, wie vereinbart
    zwischen dem Hersteller oder der Lieferant und der Käufer.

    Rohr. Außendurchmesser, herein Toleranz
    Bis zum ⅝ umfassend 0,010 Zoll.
    Über ⅝ 0,016 Zoll. /in. vom Durchmesser




    Die Eigenschaften und die chemischen Zusammensetzungen, die in dieser Spezifikation sollen, im Falle des Widerspruchs aufgezählt werden,
    seien Sie in Übereinstimmung mit den folgenden ASTM-Methoden entschlossen:

    Prüfen Sie ASTM-Bezeichnung
    Chemische Analyse B 170A, E53, E54, E62, E75, E478
    Korngröße E112
    Expansion (Stifttest) B153
    Quecksilber- Nitrat B154
    Spannung E8
    Zerstörungsfreier Test E243



    Ein Hinweis auf Spezifikation B170 ist zu den vorgeschlagenen chemischen Verfahren im Anhang davon.
    Wenn Ausschuss E-1 und erschienene Methoden auf die Prüfung der niedrigen impurties im Kupfer geprüft hat.
    der Anhang der Spezifikation B 170 wird beseitigt.

    ANHÄNGE (Nonmadatory-Informationen)

    X1. DICHTE VON KUPFERNEN UND KUPFERLEGIERUNGEN

    X1.1 die Dichten der Legierungen, die durch diese Spezifikation abgedeckt werden, werden in der Tabelle X1.1 gegeben.

    DICHTEN DER TABELLEN-X1.1

    Kupferne oder Kupferlegierung UNS nein. Dichte, lb.in. 3
    C10100, C10200, C10300, C10800, C12000, C12200, C14200 0,323
    C19200 0,320
    C23000 0,316
    C28000 0,303
    C44300, C44400, C44500 0,308
    C60800 0,295
    C61300, C61400 0,285
    C68700 0,301
    C70400 0,323
    C70600 0,323
    C71000 0,323
    C71500 0,323
    C71640 0,323
    C72200 0,323
    ASTM B-111-89a/ASME SB-111-89a

    KUPFERNE UND KUPFERLEGIERUNGS-NAHTLOSE KONDENSATOR-ROHRE UND ZWINGE



    1. Bereich


    1,1 bedeckt diese Spezifikation den nahtlosen Rohr- und Zwingenvorrat an kupfernen und verschiedenen Kupferlegierungen herauf 31/8 herein, einschließlich, im dimeter, für Gebrauch in den Oberflächenkondensatoren, in den Verdampfern und in den Wärmetauschern. Rohre für diese Anwendung werden normalerweise vom folgenden verkupfert oder Kupferlegierungen hergestellt:



    Kupferne oder Kupferlegierung Previousoy-Gebrauch Art des Metalls
    Kein UNS Designaation
    C10200 VON Sauerstofffrei ohne Rest-deoxidants
    C12000 DLP Phosphorixed, niedriger Restphosphor
    C12200 DHP Phosphorized, hoher Restphosphor
    C14200 DPA Phophorized, Arsenical
    C19200 - Phophorized, 1% Eisen
    C23000 - Rot-Messing
    C28000 - Muntz-Metall
    C44300 - Admiralitäts-Metalle, B, C und D
    C44400 - -
    C44500 - -
    C60800 - Aluminiumbronze
    C68700 - Aluminiummessing, B
    C70400 - 95-5 Kupfer-Nikel
    C70600 - 90-10 Kupfer-Nikel
    C71000 - 80-20 Kupfer-Nikel
    C71500 - 70-30 Kupfer-Nikel
    C71640 - Kupfer-Nikel-Eisen-Mangan
    C72200 - -



    1,2 warnend - Mercury ist ein bestimmtes gebräuchliches Gesundheitsrisiko und Beseitigung (sehen Sie 12,1.)


    Kupferlegierung UNS nein. Kupfer plus genannte % Elements Min.
    C60800 99,5
    C70400 99,5
    C70600 99,5
    C71000 99,5
    C71500 99,5
    C71640 99,5
    C72200 99,8


    Für Kupferlegierungen, in denen zinic als der Rest spezifiziert wird. entweder verkupfern Sie oder verzinken Sie kann als der Unterschied genommen werden

    zwischen der Summe aller Elemente analysiert und 100%



    CHEMIKALIEN-ANFORDERUNGEN DER TABELLE-1

    Zusammensetzung, %
    Kupferne oder Kupferlegierung UNS nein. CopperA Zinn Aluminium Nickel, einschließlich Kobalt Führung, maximal Eisen Zink Managnese Arsen Antimon Phosphor Chro
    mium
    Anderes genanntes Elements
    C10200 Minute 99,95 - - - - - - - - - - - -
    C12000 Minute 99,90 - - - - - - - - - 0.004-0.012 - -
    C12200 Minute 99,9 - - - - - - - - - 0.015-0.040 - -
    C14200 Minute 99,40 - - - - - - - 0.15-0.50 - 0.015-0.040 - -
    C19200 Minute 98,7 - - - - 0.8-1.2 - - 0.15-0.50 - 0.01-0.04 - -
    C23000 84.0-86.0 - - - 0,05 0,05 maximal remalnder - - - - - -
    C28000 59.0-63.0 - - - 0,30 0,07 maximal Rest - - - - - -
    C44300 70.0-73.0 0.9-1.2 - - 0,07 0,06 maximal Rest - 0.02-0.06 - - - -
    C44400 70.0-73.0 0.9-1.2 - - 0,07 0,06 maximal Rest - - 0.02-0.10 - - -
    C44500 70.0-73.0 0.9-1.2 - - 0,07 0,06 maximal Rest - - - 0.02-0.10 - -
    C60800 Rest - 5.0-6.5 - 0,10 0,10 maximal - - 0.02-0.35 - - - -
    C68700 76.0-79.0 - 1.8-2.5 - 0,07 0,06 maximal Rest - 0.02-0.10 - - - -
    C70400 Rest -   4.8-6.2 0,05 1.3-1.7 1.0max 0.30-0.8 - - - - -
    C70600 Rest -   9.0-11.0 0,05B 1.0-1.8 1.0maxB 1.0max - - B - B
    C71000 Rest -   19.0-23.0 0,05B 0.50-1.0 1.0maxB 1.0max - - B - B
    C71500 Rest -   29.0-33.0 0,05B 0.40-1.0 1.0maxB 1.0max - - B - B
    C71640 Rest -   29.0-32.0 0,05B 1.7-2.3 1.0maxB 1.5-2.5 - - B - B
    C72200 Rest -   15.0-18.0 0,05B 0.50-1.0 1.0maxB 1.0max - - B 0,30
    -0,70
    B



    Ein Kupfer (einschließlich Silber),
    B, wenn das Produkt für folgende Schweißensanwendungen ist und also spezifiziert durch den Käufer, Zink ist 0,50% maximal,
    Führung 0,02% maximal, Phosphor 0,02% maximal, Schwefel 0,02% maximal und Maximum des Kohlenstoffs 0,05%.
    Wenn alle Elemente in Tabelle 1 analysiert werden, ist ihre Summe wie in der folgenden Tabelle gezeigt.


    Kupferlegierung UNS nein. Kupfer plus genannte Elements.% Minute
    C23000 99,8
    C28000 99,7
    C44300 99,6
    C44400 99,6
    C44500 99,6
    C68700 99,5




    DEHNBARE ANFORDERUNGEN DER TABELLE-2

    Kupferne oder Kupferlegierung UNS nein. Temperament-Bezeichnung Dehnfestigkeit minimales ksiA StreckgrenzeBmin-ksiA Verlängerung in 2 herein, min%
    Standard Ehemalig
    C10200, C12000, C12200, C14200 H55 leicht-gezeichnet 36 30
    C10200, C12000, C12200, C14200 H80 hartgezogen 45 40
    C19200 061 getempert 38 12
    C23000 061 getempert 40 12
    C28000 061 getempert 50 20
    C44300, C44400, C44500 061 getempert 45 15
    C60800 061 getempert 50 19
    C68700 061 getempert 50 18
    C70400 061 getempert 38 12
    C70400 H55 leicht-gezeichnet 40 30
    C70600 061 getempert 40 15
    C70600 H55 leicht-gezeichnet 45 35
    C71000 061 getempert 45 16
    C71500 061 getempert 52 18
    C71500 - - - - -
    Wandstärken bis zu 0,048 herein, schließend ein HR50 gezogen, Druck-entlastet 72 50 12
    Wandstärken über 0,048 Zoll. HR50 gezogen, Druck-entlastet 72 50 15
    C71640 061 getempert 63 25
    C71640 HR50 gezogen, Druck entlastet 81 58
    C72200 061 getempert 45 16
    C72200 H55 leicht-gezeichnet 50 30




    EXPANSIONS-ANFORDERUNGEN DER TABELLE-3

    Temperament Designatio Kupferne oder Kupferlegierung UNS nein. Expansion Tbue Außendurchmesser, in Prozent des ursprünglichen Außendurchmesser
    Standard Ehemalig
    061










    getempert










    C19200 30
    C23000 20
    C28000 15
    C44300, C44400, C44500 20
    C60800 20
    C68700 20
    C70400 30
    C70600 30
    C71000 30
    C71500 30
    C71640 30
    C72200 30
    H55


    leicht-gezeichnet


    C10200, C12000, C12200 20
    C14200 20
    C70400 20
    C70600 20
    C72200 20
    HR50 gezogen, Druck entlastet C71500 20
    hartgezogen, Ende getempert C10200, C12000, C14200 30




    KERBEN-TIEFE DER TABELLE-4

    Rohr-Wandstärke, herein. Rohr Außendurchmesser, herein.
    Über ¼ zum ¾, umfassend Über ¾ zu 1 ¼, umfassend Über 1 ¼ zum ⅓ 3, umfassend.
    Über 0.017-0.032 0,005 0,006 0,007
    0.032-0.049, schließend ein 0,006 0,006 0,0075
    0.049-0.083, schließend ein 0,007 0,0075 0,008
    0.083-0.109, schließend ein 0,0075 0,0085 0,0095
    0.109-0.120, schließend ein 0,009 0,009 0,011




    DURCHMESSER DER TABELLE-5 VON BOHRUNGEN

    Rohr Außendurchmesser, herein. Durchmesser von Bohrungen, herein. Bohrgerät nein.
    ¼ - ¾, umfassend 0,025 72
    Über ¾ - 1, schließend ein 0,031 68
    Über dem ¼ 1-1 umfassend 0,036 64
    Über 1 ¼ - 1 ½, umfassend 0,042 58
    Über 1 ½ - 1 ¾, umfassend .0046 56
    Über 1 ¾ - 2, schließend ein 0,052 55



    Hydrostatischer Test - jedes Rohr steht, ohne Beweis des Durchsickerns zu zeigen, ein interner hydrostatischer Druck
    genügend, das Material einem Faserdruck von 7000 P/in zu unterwerfen, bestimmt durch die folgende Gleichung für dünne Höhle
    Zylinder unter Spannung. Das Rohr braucht, nicht mit einem hudrostatic Druck von Über-1000psi geprüft zu werden, es sei denn, dass so spezifiziert worden.

    P = 2St/(D-0.8t) wo:
    P = hydrostatischer Druck, psig.
    t = Stärke der Rohrwand, herein.
    D = Außendurchmesser des Rohrs. in. und
    S = zulässiger Druck des Materials, P/in.


    DURCHMESSER-TOLERANZEN DER TABELLE-6

    Außendurchmesser, herein Wandstärke, herein.
    0,020A
    0,022
    0,025
    0,028
    0,032 0,035 0,042 0,049 und vorbei
    Durchmesser-Toleranz, plus und minus, herein.
    Bis 0,500, schließend ein 0,003 0,0025 0,0025 0,0025 0,0025
    Über 0.500-0.740 schließend ein 0,0040 0,004 0,004 0,0035 0,003
    Über 0.500-7.40 schließend ein 0,0060 0,006 0,005 0,0045 0,004
    Über 0.740-1.000 schließend ein 0,009 0,008 0,006 0,045
    Über 1.250-1.375 schließend ein 0,008 0,005
    Über 1.375-2.000 schließend ein 0,006


    Sind Toleranzen in dieser Spalte auf nur die gezeichneten und gezeichneten Temperamente des Lichtes anwendbar.
    Toleranzen für getemperte Temperamente sind, wie zwischen dem Hersteller und dem Käufer vereinbart.



    WAND-DICKENTOLERANZEN, PLUS UND MANGEL DER TABELLE-7 HEREIN.

    Wand Thicness, herein. Außendurchmesser, herein.
    Über ⅛ zum ⅝, umfassend Über ⅝ bis 1, schließend ein Über 1 bis 2 schließend ein
    0,020, schließend bis 0,032 ein 0,003 0,003
    0,032, schließend bis 0,035 ein 0,003 0,003 0,004
    0,035, schließend bis 0,058 ein 0,004 0,0045 0,0045
    0,058, schließend bis 0,083 ein 0,0045 0,005 0,005
    0,083, schließend bis 0,120 ein 0,005 0,0065 0,0065
    0,120, schließend bis 0,134 ein 0,007 0,007 0,0075




    LÄNGEN-TOLERANZEN DER TABELLE-8

    Spezifizierte Länge, ft Toleranz, alle plus, herein.
    Bis 15 3/32
    Über 15-20 schließend ein 1/8
    Über 20-30 schließend ein 5/32
    Über 30-60 schließend ein 3/8
    Über 60-100 einschließlichA 1/2



    Rohre eines Kondensatores in den Längen über 100 ft sind nicht in der anwesenden Nachfrage. Toleranzwerte für die Längen werden entwickelt
    wie Erfahrung vorschreibt. Toleranzwerte für Längen in den Wandstärken von 0,020, umfassend bis 0,032 sind, wie vereinbart
    zwischen dem Hersteller oder der Lieferant und der Käufer.

    Rohr. Außendurchmesser, herein Toleranz
    Bis zum ⅝ umfassend 0,010 Zoll.
    Über ⅝ 0,016 Zoll. /in. vom Durchmesser




    Die Eigenschaften und die chemischen Zusammensetzungen, die in dieser Spezifikation sollen, im Falle des Widerspruchs aufgezählt werden,
    seien Sie in Übereinstimmung mit den folgenden ASTM-Methoden entschlossen:

    Prüfen Sie ASTM-Bezeichnung
    Chemische Analyse B 170A, E53, E54, E62, E75, E478
    Korngröße E112
    Expansion (Stifttest) B153
    Quecksilber- Nitrat B154
    Spannung E8
    Zerstörungsfreier Test E243



    Ein Hinweis auf Spezifikation B170 ist zu den vorgeschlagenen chemischen Verfahren im Anhang davon.
    Wenn Ausschuss E-1 und erschienene Methoden auf die Prüfung der niedrigen impurties im Kupfer geprüft hat.
    der Anhang der Spezifikation B 170 wird beseitigt.

    ANHÄNGE (Nonmadatory-Informationen)

    X1. DICHTE VON KUPFERNEN UND KUPFERLEGIERUNGEN

    X1.1 die Dichten der Legierungen, die durch diese Spezifikation abgedeckt werden, werden in der Tabelle X1.1 gegeben.

    DICHTEN DER TABELLEN-X1.1

    Kupferne oder Kupferlegierung UNS nein. Dichte, lb.in. 3
    C10100, C10200, C10300, C10800, C12000, C12200, C14200 0,323
    C19200 0,320
    C23000 0,316
    C28000 0,303
    C44300, C44400, C44500 0,308
    C60800 0,295
    C61300, C61400 0,285
    C68700 0,301
    C70400 0,323
    C70600 0,323
    C71000 0,323
    C71500 0,323
    C71640 0,323
    C72200 0,323




    Materielle Vergleichs-Tabellen (ASTM →KS, JIS, LÄRM, BS, NBN, N-Düngung, UNI)

    ASTMSTANDARD UNS NEIN. KOREA/JAPANESE DEUTSCH BRITISCH ISO
    KS-/JISsymbol KS/JIS Numbe LÄRM Art LÄRM Zahl Materiral-Zahl B.S-Zahl B.S-Grad Anmerkungen ISO-Art ISO-Zahl
    Kupfer-und Kupfer-Legierungs-nahtloser Kondensator-Rohr-und Zwingen-Vorrat B 111
    C44300 C44300 C4430T/C4430T D5301/H3300 CuZn28Sn 1785   2871 CZ111   CuZn28Sn1 R1337
    C68700 C68700 C6870T/C6870T D5301/H3300 CuZN20Al 1785   2871 CZ110   CuZn20Al2 426-I
    C70600 C70600 C7060T/C7060T D5301/H3300 CuNi10Fe1Mn 17664   2871 CN102   CuNi10Fe1Mn 429
    C71000 C71000 C7100T/C7100T D5301/H3300
    C71500 C71500 C7150T/C7150T D5301/H3300 CuNi30Mn1Fe 17664   2871 CN107   CuNi30Mn1Fe
    C71640 C71640 C7164T/C7164T D5301/H3300 CuNi30Fe2Mn2 17664   2871 CN108   CuN

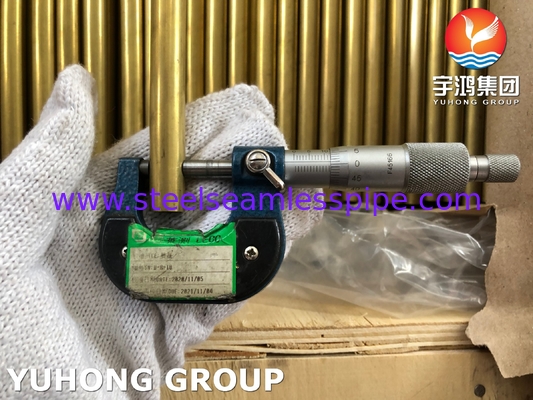

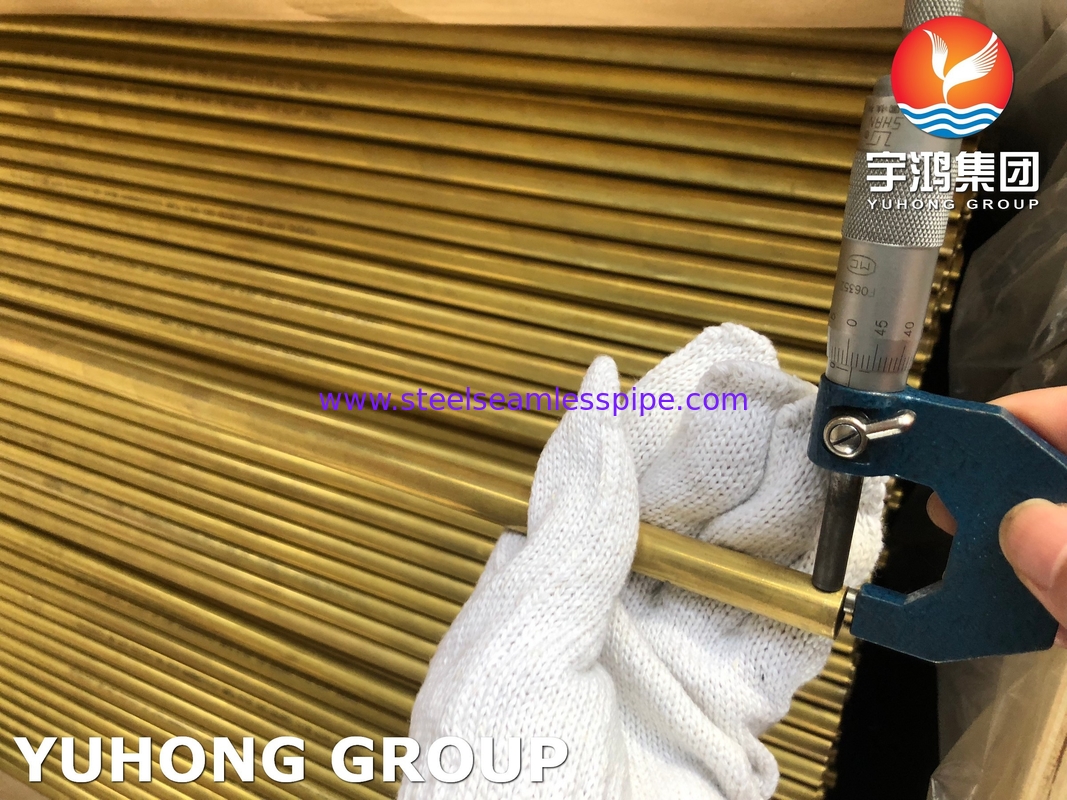

    NAHTLOSES MESSINGmaterial C44300 25.4MM*1.245MM*12995MM DES ROHR-ASTM B111 FÜR KONDENSATOR

    !

    Kontaktdaten
    Yuhong Group Co.,Ltd

    Ansprechpartner: Naty

    Telefon: +8613738423992

    Senden Sie Ihre Anfrage direkt an uns (0 / 3000)
